siFramo 80

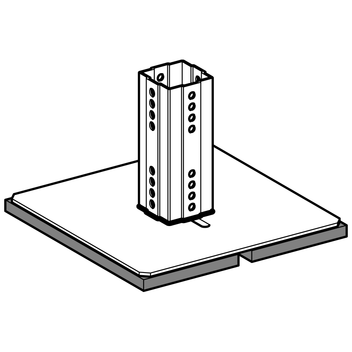

Rezgéscsillapító talp SHB F 80

Alkalmazás

Komplettlösung inkl. Schutzmatte für Flach- bzw. Foliendächer und Versorgungszentralen mit beschichtetem Bodenaufbau im Keller. In Kombination mit dem Sikla Montagesystem lassen sich beliebige Aufbauten realisieren. Die wasserdurchlässige Schutzmatte ermöglicht eine sichere und zuverlässige Unterstützung mit gleichmäßiger Lastverteilung. Besonders geeignet für die Befestigung von Aggregaten, Rohrleitungen, Lüftungskanälen oder Laufwegen.

Szerelés

Csatlakoztatás a tartó profilhoz 4 leszorító csavar FLS F-al.

Műszaki adatok

Stat. E-Modul:
Támaszkodás
DIN 53513

0,8 - 0,9 N/mm2
Dynam. E-Modul:
Támaszkodás
DIN 53513

0,6 - 2,2 N/mm2
Nyomásra történő eldeformálódás(maradék):
DIN 53572
kb. 4,0 %
megmért 30 min. tehermentesítés után
50 % torzulás esetén/
23°C 72 ra után
Húzószilárdság:
DIN 53571
0,40 N/mm2 Min. érték
Szakítónyúlás:
DIN 53571
70 % Min. érték
Tovább szakító szilárdság:
DIN 53515
3,4 N/mm2 Min. érték
Viselkedés tűz esetén:
DIN 4102
B2

Tests zur Ermittlung der Haftreibungs-Koeffizienten sind kundenseitig durchzuführen. Abhängig von der verwendeten Dachfolie muss kundenseitig über den Einsatz einer zusätzlichen Trennschicht (z. B. Vlies) entschieden werden. Des Weiteren ist die Statik von einer qualifizierten Fachkraft zu prüfen.

Egyéb méreteket des SHB F 80-220 lásd a WDB tartó F 80-nál.

Anyag:
Stahl, HCP, Kautschuk-Verbundwerkstoff
TípusPlatten-
abmessung [mm]
G
[kg]
Csom.
egység
[db]
Cikkszám
SHB F 80-220220 x 2205,71 198926
