INNOVATÍV
RÖGZÍTÉSTECHNIKA
siFramo 80

Heggeszthető adapter ASA F 80 GPL 4kt

Alkalmazás

Adapter für eine geschweißte Anbindung an Stahlträgern, Anschweißplatten oder weiteren geeigneten verschweißbaren Anbindestellen. In Verbindung mit dem Trägerprofil F 80 ermöglicht der Anweißadapter den Bau von Abhängungen, Traversen sowie weiteren Konstruktionen.

Kiszerelés

Grundplatte mit aufgeschweißter Vierkantaufnahme

Szerelés

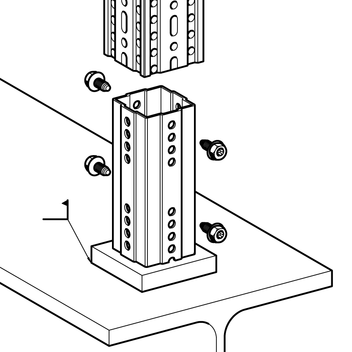

Anschweißen an vorhandenen Stahlbau oder Ankerplatten. Die systemeigene Anbindung an das Trägerprofil F 80 erfolgt mit 4 Formlockschrauben.
Sehr gute Schweißeignung ist aufgrund der speziellen HCP Beschichtung gegeben.

Műszaki adatok

Typ
Maße Adapter
H [mm]
Maße Grundplatte
[mm]
ASA F 80 GPL 4kt 210 100 x 100 x 20

Terhelhetőség:
Konzol:
max. 1,0 kNm
Traverzek:
lásd felhasználás irányvonal

Anyag:
Acél, tűzi horganyzott

Engedélyek

CE-Kennzeichen (Leistungserklärung unter www.sikla.com/downloads)

TípusG
[kg]
Csom.
egység
[db]
Cikkszám
ASA F 80 GPL 4kt2,41 111741
