Sínrendszer Pressix CC 41

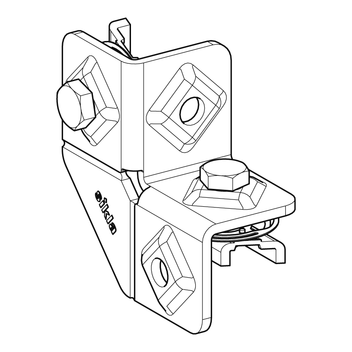

SarokcsatlakozóEV CC 41-1
Alkalmazás
Komplett csatlakozóelem keretszerkezetekhez montázssínekből
Optimalizált kötési technológia a 41-es sínsystem sarokcsomópontjaihoz. Előnyösen 41/41-es négyzet alakú montázssínek használata javasolt. A sínnyílás iránya szabadon megválasztható.

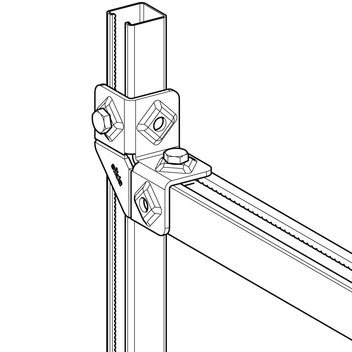

- Gyorscsatlakozó technika a 41-es sínsystem 90°-os csomópontjaihoz.
- Automatikusan reteszel a csavarfej megnyomásával, egyben rögzíti a saját súlyt is.
- Biztonságos, alak- és erőzáró kapcsolat. Fogazott menetes lemez M10 szorítócsavarral.
- Nagy merevség a nagy szilárdságú anyagnak és a kialakításnak köszönhetően.
- Sikla rombusz-mintázat a csavar előfeszítő erejének biztonságos bevezetéséhez.
Kiszerelés
Menetes lemezek NT CC 41 és hatszögfejű csavarok külön csomagolva mellékelve.
Szerelés

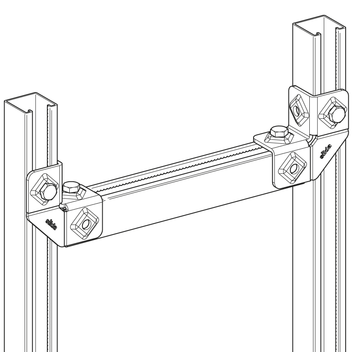

Az EV CC 41-1 sarokcsatlakozót mindig párosával kell alkalmazni.
Műszaki adatok
| Maximális megengedett terhelés: | 5,0 kN középen ható terhelés esetén, 2 db EV CC 41-1 sarokcsatlakozóval ellátott kereszttartón. |
| Meghúzási nyomaték: | 40 Nm |
| Anyag: | Acél, galvánhorganyzott |
