Sínrendszer Pressix CC 41

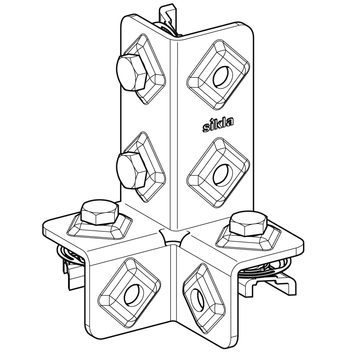

Sarokcsatlakozó EV CC 41-5
Alkalmazás

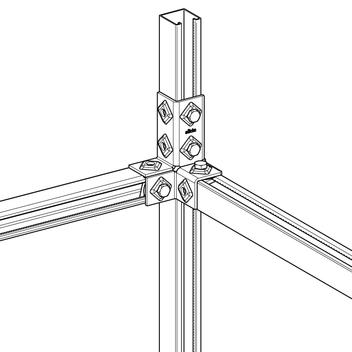

Verbindungselement für dreidimensionale Rahmenkonstruktionen aus Montageschienen. Optimierte Verbindungstechnik für Eckknoten des Schienensystems 41. Vorzugsweise sind quadratische Montageschienen 41/41 zu verwenden. Die Ausrichtung der Schienenöffnung kann dabei noch frei gewählt werden.
- Schnell-Verbindungstechnik für 90°-Knoten des Schienensystems 41.
- Verriegelt automatisch durch Druck auf den Schraubenkopf und fixiert zugleich das Eigengewicht.
- Sichere form- und kraftschlüssige Verbindung. Gezahnte Gewindeplatte mit Spannschraube M10.
- Hohe Steifigkeit durch hochfesten Werkstoff und Formgebung.
- Sikla Rautenprägung zur sicheren Einleitung der Schraubenvorspannkraft
Szerelés
Eckverbinder EV CC 41-5 bei Auskragungen immer paarweise verwenden.
Műszaki adatok
| Nennlast: | 5,0 kN als mittige Last je Traverse mit 2 Eckverbindern EV CC 41-5 |
| Anzugsdrehmoment: | 50 Nm |
| Material: | Stahl, galvanisch verzinkt |
