WBD-tartó C (tüzihorganyzott)

Alkalmazás

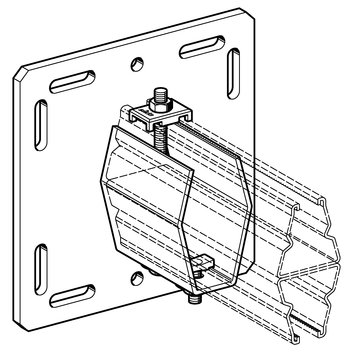

A WBD tartó ideális rögzítési megoldás Sikla szerelősínes konzolokhoz és tartókeretekhez

Fali, padló vagy mennyezeti szereléshez egyaránt használható.
Mennyezeti szereléshez, más szereléssel ellentétben, átmenő csavarokkal kell összekötni a tartót és a szerelősínt.
Nagyvonalú méretezésének és rombuszos kialakításának köszönhetően nagy hajlítónyomaték és keresztirányú erők felvételére képes.

Kiszerelés

Alaplap ráhegesztett U-profilal.
Tartozékok előszerelve:

-
2 körmösrögzítő és 2 hatlapfejű csavar, 2 felhegesztett hatlapú naya (WBD C különálló szerelősínekhez)
-
1 körmösrögzítő, 1 horgas csavar, Anya, Csavar, alátét (WBD C dupla szerelősínekhez)

Szerelés

Igénybevétel szerint többféle szerelést javasolunk:

a)
Acél szerkezethez történő rögzítés esetén szerelőkészlet P2 (C0) vagy szerelőkészlet P3 (C1, C2)
b)
Épület szerkezethez történő rögzítés esetén min. két nagy teherbírású dübel M12 (C0)ajánlott vagy M16 (C1,C2), a dübelek terhelési értékeinek figyelembe vételével. A függőleges mennyezeti szerelésnél a megengedett terhelés: átmenő csavarokkal (8.8) 7,0kN

Műszaki adatok

Típus
Sikla szerelősínhez
Alaplap méretei [mm]
Karima szélesség [mm]
Lyukasztás
41/41-45 C0 41/41/2,5
41/45/3,0
220 x 220 x 12 80 - 120 M12
41/41-45 C1 41/41/2,5
41/45/3,0
340 x 340 x 12 100 - 200 M16
41-75/75 C0 41-75/75/3,0 220 x 220
x 12
80 - 120 M12
41-75/75 C1 41-75/75/3,0 340 x 340 x 12 100 - 200 M16
41-75/75 C2 41-75/75/3,0 420 x 220 x 12 220 - 300 M16

41/41-45 D C0 41/41/2,5 D
41/45/3,0 D
220 x 220 x 12 80 - 120 M12
41-75/75 D C1 41-75/75/3,0 D 340 x 340 x 12 100 - 200 M16
41-75/75 D C2 41-75/75/3,0 D 430 x 430 x 12 120 - 300 M16

Anyag:
WBD-tartó:
Acél, tüzihorganyzott
körmösrögzítő:
Öntvény, tüzihorganyzott
Alkatrészek:
Acél, tüzihorganyzott
TípusG
[kg]
Csom.
egység
[db]
Cikkszám
41/41-45 C05,091 179498
41-75/75 C04,741 179507
41/41-45 D C05,161 179561
41-75/75 D C112,321 179579
