High Corrosion Protection

TCS rögzítőköröm (HCP)

Alkalmazás

Nagy teherbírású csatlakozóelem, menetes szárral (M8 - M16) csövek, csatornák és más berendezések acélprofilhoz (I, T, U és szögacél tartókhoz) történő rögzítésére alkalmas.

  • tartóknál univerzális csuklóval függőleges csatlakoztatást tesz elérhetővé.
  • Traverzek és más kinyúló szerkezetek rögzítésére.
  • A TCS I típusok talpa úgy van kiképezve, hogy Sikla szerelősínhez (40/22/1,7 - 75/75/3,0) lehessen csatlakoztatni.

Kiszerelés

Öntvénytest előszerelt szorítócsavarral és ellenanyával.

Szerelés

A szorítócsavart először kézzel kell meghúzni, majd kulcssal a szerelési útmutató szerint. Eközben a csavar hegye behatol a tartó lágyabb anyagába, és így nagy megbízhatóságú központos erőátvitelt biztosít. Végül az ellenanyával kell biztosítani!
Ha szerelősínek vágási élénél használjuk, ajánlott egy 41 -es körmös rögzítő használata.
Megjegyzés: Vegye figyelembe a szerelési útmutatót!

Műszaki adatok

Terhelhetőség:
5,0 kN
A terhelhetőségi értékek csak új rözítőkörmökre és sérülésmentes tartófelületre vonatkoznak.
Anyag:
Acél, HCP vagy tüzihorganyzott

Engedélyek

Die Trägerklammer TCS HCP ist für den Anlagenbau im Bereich ortsfester Feuerlöschanlagen vom VdS und von FM anerkannt und zugelassen.
Für weitere Einsatzbereiche: G4820023, G4800039, G4800040, G4800044, G4800045

TípusCsatlakozás
[elől / hátúl]
Befogható
méret
[mm]
G
[kg]
Csom.
egység
[db]
Cikkszám

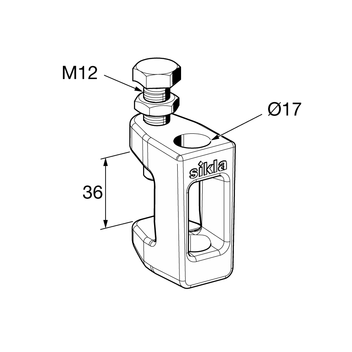

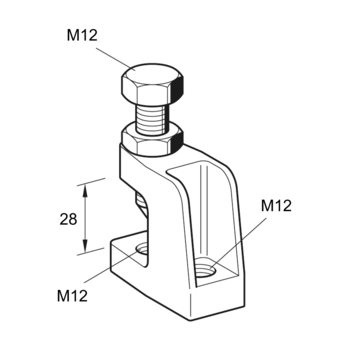

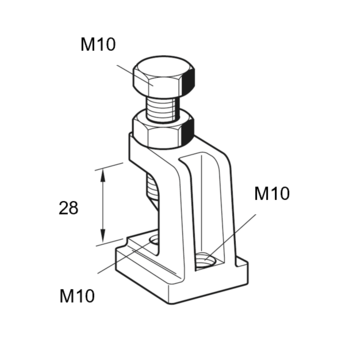

TCS 1 M10M10/M10260,2150 162151
