Csőrögzítések

Támasztó LC - HV

Alkalmazás

Magasság állítható csúszó csőmegfogás kellően sima felületekre.
Magasságállítás fogazás 2,5 mm-ként. Acélprofilokon történő megtámasztás esetén ajánlott legalább 80 mm széles profilt alkalmazni.

Kiszerelés

Az állvány és az alaplap úgy van összecsavarozva, hogy állítható legyen a magassága. A csúszólemez is már rögzítve van.

Műszaki adatok

Típus
Magasság H
Szállítási állapot [mm]
Magasság H
Állíthatóság [mm]
LC - HV 90 90 88,5 ... 113,5
LC - HV 150 150 116 ... 168,5
LC - HV 200 200 171 ... 223,5

Anzugsmomente Schraubverbindungen:

Spannschrauben
Anzugsmoment
[Nm]
Höhenverstellung
Anzugsmoment
[Nm]
DN 15 - 40 40 Schrauben im Steg 80
DN 50 - 200 50 Schrauben im Steg 80
DN 250 - 300 60 Schrauben im Steg 80

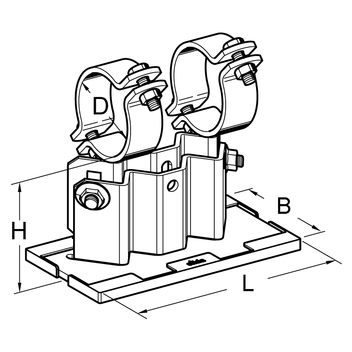

Abmessungen:
Metallplatte:
L = 250 mm x B = 100 mm
inkl. Gleitplatte:
L = 256 mm x B = 105 mm

Anyag:
Lemez részek:
Acél, tűzi horganyzott
Csavarok, anyák:
Acél, tűzi horganyzott
Csúszólemez:
Polyamid 6.0, üvegszállal megerősítve, fekete
Temperaturbereich Gleitplatte:
-20°C bis +130°C
Medientemperatur tf :
-20°C bis +300°C (wenn tf > 270°C, Gleitplatte entfernen)

Engedélyek


Pipe Shoe - external monitoring PDF | 626.1 KB Overview "All Pipe Shoes LC - HV" PDF | 196.1 KB

Weitere Spannbereiche finden Sie in der "Pdf-Übersicht alle Typen".
Hinweis: HV 200 und Lager außerhalb des DN-Bereichs - Mindestmenge und Lieferzeit auf Anfrage.

TípusD (Cső)
[mm]
G
[kg]
Csom.
egység
[db]
Cikkszám
LC - HV 90 18-22 (DN 15) 1/2"18 - 223,51 112392
LC - HV 90 23-27 (DN 20) 3/4"23 - 273,51 112393
LC - HV 90 30-34 (DN 25) 1"30 - 343,61 110062
LC - HV 90 40-44 (DN 32) 1 1/4"40 - 443,71 110063
LC - HV 90 45-49 (DN 40) 1 1/2"45 - 493,71 110064
LC - HV 90 57-61 (DN 50) 2"57 - 614,11 110065
LC - HV 90 72-77 (DN 65) 2 1/2"72 - 774,31 110066
LC - HV 90 84-89 (DN 80) 3"84 - 894,41 110067
LC - HV 90 109-115 (DN 100) 4"109 - 1155,11 110068
LC - HV 90 134-140 (DN 125) 5"134 - 1405,41 110069
LC - HV 90 163-169 (DN 150) 6"163 - 1697,11 110070
LC - HV 90 215-221 (DN 200) 8"215 - 2218,31 110071
LC - HV 90 266-273 (DN 250) 10"266 - 27311,11 110072
LC -HV 90 317-324 (DN 300) 12"317 - 32412,01 110073

LC - HV 150 18-22 (DN 15) 1/2"18 - 224,01 112394
LC - HV 150 23-27 (DN 20) 3/4"23 - 274,01 112395
LC - HV 150 30-34 (DN 25) 1"30 - 344,01 110074
LC - HV 150 40-44 (DN 32) 1 1/4"40 - 444,11 110075
LC - HV 150 45-49 (DN 40) 1 1/2"45 - 494,21 110076
LC - HV 150 57-61 (DN 50) 2"57 - 614,61 110077
LC - HV 150 72-77 (DN 65) 2 1/2"72 - 774,81 110078
LC - HV 150 84-89 (DN 80) 3"84 - 894,91 110079
LC - HV 150 109-115 (DN 100) 4"109 - 1155,51 110080
LC - HV 150 134-140 (DN 125) 5"134 - 1405,81 110081
LC - HV 150 163-169 (DN 150) 6"163 - 1697,81 110082
LC - HV 150 215-221 (DN 200) 8"215 - 2218,81 110083
LC - HV 150 266-273 (DN 250) 10"266 - 2739,61 110084
LC - HV 150 317-324 (DN 300) 12"317 - 32412,31 110085

LC - HV 200 18-22 (DN 15) 1/2"18 - 224,51 112396
LC - HV 200 23-27 (DN 20) 3/4"23 - 274,51 112397
LC - HV 200 30-34 (DN 25) 1"30 - 344,61 110086
LC - HV 200 40-44 (DN 32) 1 1/4"40 - 444,91 110087
LC - HV 200 45-49 (DN 40) 1 1/2"45 - 494,91 110088
LC - HV 200 57-61 (DN 50) 2"57 - 615,21 110089
LC - HV 200 72-77 (DN 65) 2 1/2"72 - 775,31 110090
LC - HV 200 84-89 (DN 80) 3"84 - 895,41 110091
LC - HV 200 109-115 (DN 100) 4"109 - 1156,11 110092
LC - HV 200 134-140 (DN 125) 5"134 - 1406,21 110093
LC - HV 200 163-169 (DN 150) 6"163 - 1698,41 110094
LC - HV 200 215-221 (DN 200) 8"215 - 2219,51 110095
LC - HV 200 266-273 (DN 250) 10"266 - 27312,01 110096
LC - HV 200 317-324 (DN 300) 12"317 - 32413,01 110097
