Csőrögzítések

Megvezető FR - H 40

Alkalmazás

80 mm-nél szélesebb profilokra szerelhető megvezető csőrögzítés.

Kiszerelés

U-vas hegesztett alátétekkel és 2 db hatlapú anyával, U-sín (hajlított lemez) egy vagy több fekvő PA csúszótömbbel (alsó ábra). Több PA csúszótömb esetén ezek öeesze vannak csavarozva (M12 x 30) és a rögzítő elem(ek) tartják a helyükön.
Tartozék rögzítőelemenként:
2 db C rögzítőkarom
1 db M12 x 200 menetes szár
3 db M12 anya
120 mm-nél szélesebb profilokhoz hosszabb menetes szárat kell alkalmazni.

Szerelés

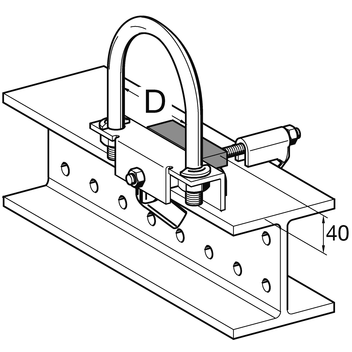

A cső a PA csúszótömbökön csúszik el, melyek magassága 40 mm, 1 mm-el magasabbak az U-sínnél.

Műszaki adatok

Anyag:
U-vas:
DIN 3570, tűzi horganyzott
Bádog alkatrészek:
Acél, tűzi horganyzott
Menetes szárak, anyák:
Acél, tűzi horganyzott
Betét:
Polyamid 6.0, 30 % üvegszálas megerősítés, fekete
Hőmérséklettartomány:
-20-tól +130° C-ig (a PA tömböknél)
TípusD (Cső)
[mm]
G
[kg]
Csom.
egység
[db]
Cikkszám
FR - H 40 DN 2533,71,11 164269
FR - H 40 DN 3242,41,01 167891
FR - H 40 DN 4048,31,11 164278
FR - H 40 DN 5060,31,21 164287
FR - H 40 DN 6576,11,31 167907
FR - H 40 DN 8088,91,41 164296
FR - H 40 DN 100114,31,81 164302
FR - H 40 DN 125139,72,01 164311
FR - H 40 DN 150168,32,21 164320
FR - H 40 DN 200219,14,21 164339
FR - H 40 DN 250273,04,81 164348
FR - H 40 DN 300323,95,31 164357
