Sínrendszer Pressix CC 41

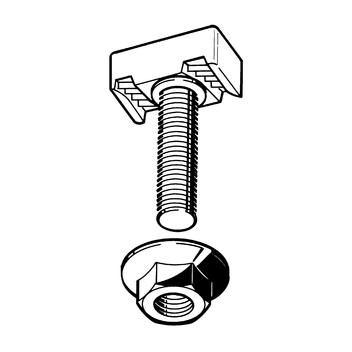

TBO HZ 41 horgasfejű csavar

Alkalmazás

41 mm-es szélességű szerelősínekhez.

Kiszerelés

Külön mellékelt alátéttel és anyával.

Műszaki adatok

Típus
Rögzítő
nyomaték
Mdmax [Nm]
Megengedett
terhelés
húzásnál
[kN]
Megengedett
hosszirányú terhelés
fogazott sínnél1)
[kN]
Megengedett
hajlítónyomaték
2) [Nm]
HZ 41 M8 10,0 5,8 1,5 5,0
HZ 41 M10 18,0 9,3 2,5 10,0
HZ 41 M12 32,0 10,0 3,0 17,5
HZ 41 M16 79,0 10,0 3,0 44,5

1) A megadott értékek a felsőél közelében ható erőkre vonatkoznak. Egyidejűleg ható hossz- és keresztirányú terhelések esetében az értékek az eredőre vonatkoznak.
2) A fellépő hajlítónyomaték nem lehet nagyobb a szerelősín szárának megengedett hajlítónyomatékánál.

Anyag:
Fej:
Acél, galván horganyzott
Menetes csap:
4.6-os szilárdságú, galván horganyzott
TípusHossz L [mm]Haszn. hossz [mm]G
[kg]
Csom.
egység
[db]
Cikkszám
HZ 41 M 8 x 1520150,0850 151953
HZ 41 M 8 x 2025 200,0850 151962
HZ 41 M 8 x 2530250,0850 151971
HZ 41 M 8 x 3540350,0850 151980
HZ 41 M 8 x 5560550,0850 151999
HZ 41 M 8 x 7580750,0950 152006
HZ 41 M 8 x 95100950,1050 152015
HZ 41 M 10 x 1520150,0850 152024
HZ 41 M 10 x 2025200,0950 152033
HZ 41 M 10 x 2530250,0950 152042
HZ 41 M 10 x 3540350,0950 152051
HZ 41 M 10 x 5560550,1050 152060
HZ 41 M 10 x 7580750,1150 152079
HZ 41 M 10 x 95100950,1250 152088
HZ 41 M 12 x 2025 200,1250 152167
HZ 41 M 12 x 2530250,1350 152176
HZ 41 M 12 x 3540350,1450 152185
HZ 41 M 12 x 5560550,1550 152194
HZ 41 M 12 x 7580750,1650 152200
HZ 41 M 12 x 95100950,1850 152219
HZ 41 M 16 x 2530250,1550 152228
HZ 41 M 16 x 3540350,1750 152237
HZ 41 M 16 x 5560550,1950 152246
HZ 41 M 16 x 7580750,2250 152255
HZ 41 M 16 x 95100950,2450 152264
