Sínrendszer Pressix CC 41

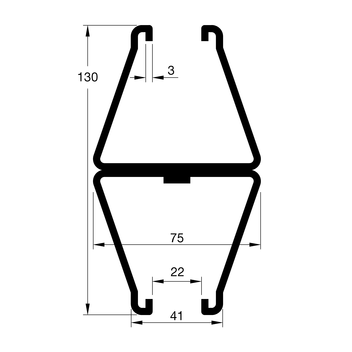

Montageschiene MS 41-75/65/3,0
Zulässige Lastwerte bei zentrischer Lasteinleitung
L [cm] | 41-75/65/3,0 [N] | 41-75/65/3,0 D [N] |
---|---|---|
20 | 30089 | 86032 |
40 | 15037 | 43002 |
60 | 10017 | 28653 |
80 | 7504 | 21474 |
100 | 5994 | 17162 |
120 | 4986 | 14285 |
140 | 4265 | 12227 |
160 | 3722 | 10682 |
180 | 3300 | 9478 |
200 | 2960 | 8512 |
220 | 2682 | 7721 |
240 | 2449 | 7060 |
260 | 2208 | 6499 |
280 | 1886 | 6018 |
300 | 1626 | 5599 |
320 | 1412 | 5231 |
340 | 1233 | 4906 |
360 | 1083 | 4615 |
380 | 954 | 4354 |
400 | 844 | 4119 |
420 | 748 | 3905 |
440 | 664 | 3682 |
460 | 590 | 3336 |
480 | 524 | 3031 |
500 | 465 | 2760 |
520 | 412 | 2519 |
540 | 365 | 2302 |
560 | 321 | 2108 |
580 | 282 | 1932 |
600 | 246 | 1772 |
Berechnung gem. RAL GZ-655-C und
unter Einbezug der Eigenlasten.
σzul ≤ 185 N/mm2
f ≤ L/200
