Talpaskonzol AK 27 - 1,25

Sínrendszer Pressix CC 27

Talpaskonzol AK 27 - 1,25

Csoport:

2754

Termék PDF-ként

Alkalmazás

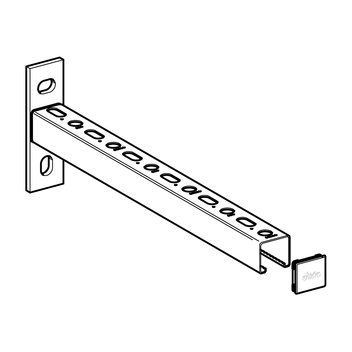

A Pressix AK 27 - 1,25 kész talpaskonzolok lehetővé teszik a csővezetékek gyors, elsősorban falra történő rögzítését.

Szerelés

A csőirányú erők felvételére külön oldaltámaszt kell alkalmazni. 500 mm-nél hosszabb konzoloknál ajánlott egy támasztó alkalmazása.

Műszaki adatok

1 = Típus 27/25
2 = Típus 27/37

a megengedett dübel terheléseket figyelembe kell venni
σvorh ≤ σ_zul
f_zul ≤ L/150

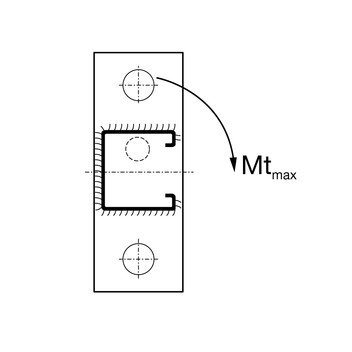

Max. csavarónyomaték Mt_max a forgásszög figyelmen kívül hagyása mellett
Mt_max = 20 Nm

Anyag:

Acél, galván horganyzott

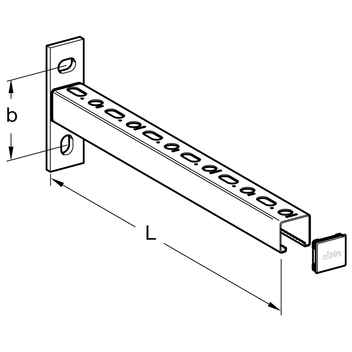

Típus	L [mm]	b [mm]	Hosszanti lyuk [mm]	G [kg]	Csom. egység [db]	Cikkszám
27/25 - 200	203	64	10 x 15	0,25	25	112326
27/25 - 250	253	64	10 x 15	0,29	25	112327
27/25 - 300	303	64	10 x 15	0,34	25	112328
27/25 - 500	503	64	10 x 15	0,49	25	112329
27/25 - 700	703	64	10 x 15	0,65	1	112330

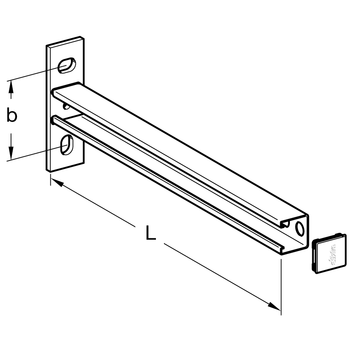

27/25 q - 300	303	64	10 x 15	0,34	25	112366

27/37 - 300	304	64	10 x 15	0,43	25	111458
27/37 - 500	504	64	10 x 15	0,64	25	111459
27/37 - 700	704	64	10 x 15	0,84	1	111460
27/37 - 800	804	64	10 x 15	0,96	1	111461
