siMetrix 46 szerelőrendszer
Szerelősín kapocs MPK 46
Alkalmazás
A MPK 46 szerelőprofil-kapcsokkal menetes rudak oldalt fokozatmentesen rögzíthetők a PRO 46 szerelőprofilra. A csőbilincs magasságának állítása nincs korlátozva. Az eltolt profiloldal-szerelésnél szükséges csekély helyigénynek köszönhetően a bilincsfülek egymással átfedésben is elhelyezhetők.
Kiszerelés

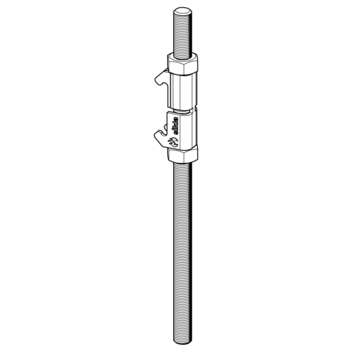

MPK 46 als Einzelteil oder
als vormontierte Baugruppe im Set bestehend aus:
1 x MPK 46
1 x Gewindestab GST 200 mm
2 x Sechskantmutter
Szerelés
Akassza be egyik oldalon az MPK 46 szerelőprofil-kapcsot, és középen megnyomva pattintsa fel. Ezt követően vezesse át a menetes rudat, állítsa be a szükséges magasságot, és fent és lent is rögzítse egy-egy anyával.
Műszaki adatok
| Típus | d [mm] | H [mm] | ± Vx,zul [kN] | ± Vy,zul [kN] | ± Vz,zul [kN] |
|---|---|---|---|---|---|
| M8 | 9 | 45 | 0,5 | 0,84 | 2,93 |
| M10 | 11 | 45 | 0,5 | 0,84 | 2,93 |
| M12 | 13 | 45 | 0,5 | 0,84 | 2,93 |
| M16 | 17 | 45 | 0,5 | 0,84 | 2,93 |
| Meghúzási nyomaték: | 15 Nm |
| Anyag: | Acél, HCP |
