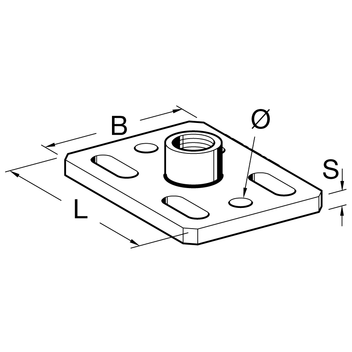

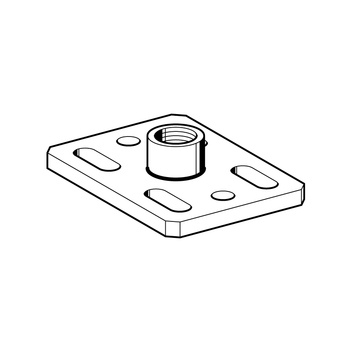

Alaplap GPL F 80 Stabil
Alkalmazás
Halterung zur Befestigung von Rohrschellen und versorgungstechnischen Anlagen mittels Gewinderohren an das Trägerprofil F 80 bzw. Schienensystem.
Szerelés
Anbindung an das Schienensystem mit Gewindeplatte CC 41 und Sechskantschrauben. Die Grundplatte ist durch die beiden Bohrungen auch für Betonbefestigungen geeignet.
Műszaki adatok
Maßgebend für das zul. Biegemoment Mbmax ist das eingesetzte Gewinderohr. Weitere Einflüsse aus der Befestigung (Anker) sind zu berücksichtigen.
| Typ | Zug [kN] | Querkraft [kN] | zul. Biegemoment [Nm] |
|---|---|---|---|
| GPL F 80 ST-1/2" | 18,0 | 13,0 | 53 |
| GPL F 80 ST-3/4" | 18,0 | 13,0 | 138 |
| GPL F 80 ST-1" | 18,0 | 13,0 | 277 |
| Material: | Stahl, galvanisch verzinkt |
