Stabil D-2G/-3G (gumibetéttel) FM
Alkalmazás
Ipari és kommunális létesítmények valamint lakások épületgépészeti berendezéseihez. Hangszigetelő betéttel megfelel a DIN 4109 szerinti követelményeknek.
Kiszerelés

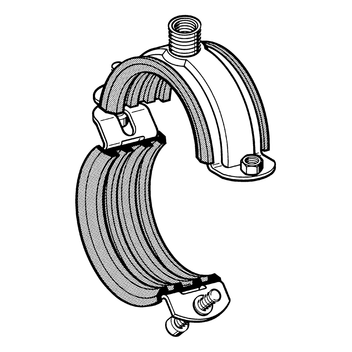

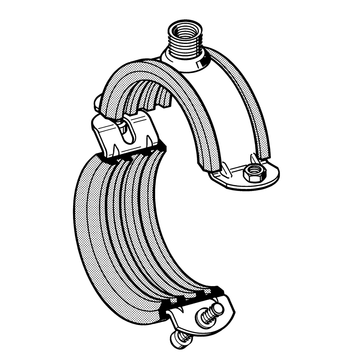

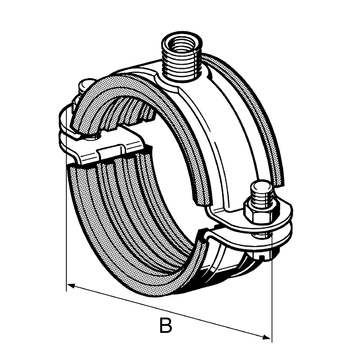

29-től 115-ös méretig csuklós kivitelű, hegesztett rögzítőanyákkal. A csuklós oldalon a rögzítőcsavar előreszerelt, kiesés ellen műanyagalátéttel biztosított.

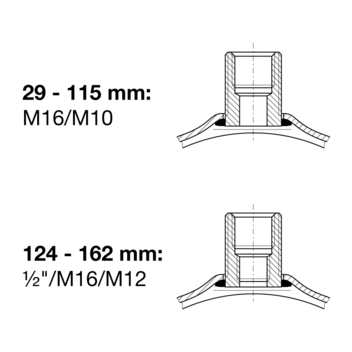

124-es mérettől a rögzítőcsavarok és anyák külön vannak mellékelve. Hárommenetes hegesztett csatlakozóanyával ellátott horganyzott csőbilincs hangszigetelő betéttel.
Műszaki adatok
|
Befogás [mm] | Terhelhetőség (húzásra) | Anzugsmoment [Nm] |
|---|---|---|
| 29 - 65 | 2,0 kN | 2 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
Zulässige Belastung FZzul,fi im Brandfall
| Spannbereich [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Verformung δmax [mm] | Gewinde ≥ |
|---|---|---|---|---|---|---|
| 29 - 65 | 580 | 280 | 170 | 110 | 45 | M10 |
| 67 - 115 | 1550 | 900 | 640 | 400 | 85 | M10 |
| 124 - 162 | 2200 | 1230 | 730 | 470 | 96 | M12 |
| Anyag: | |
| Csőbilincs: | Acél, galvánhorganyzott |
| Hangszigetelő elem: | SBR/EPDM, fekete, beragasztva |
Engedélyek
 |  | Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
FM-szabványoknak
Stabil Csőbilincs Stabil D és Csőbilincs D-3G PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
