Csőbilincsek és tartozékaik

SKS Top-2C hőszigetelt csőbilincs

Alkalmazás

Hidegvízvezetékek, illetve hűtőberendezések csöveinek rögzítéséhez, szigetelő- és merevítőbetéttel. Hatékonyan csökkenti a hőveszteséget, és meggátolja a kondenzvíz képződését a bilincs és a cső között. A kereskedelemben kapható szigetelőanyagok a homlokoldalhoz könnyedén és biztonságosan ragaszthatók, így csatlakozva a cső hőszigeteléséhez.

Kiszerelés

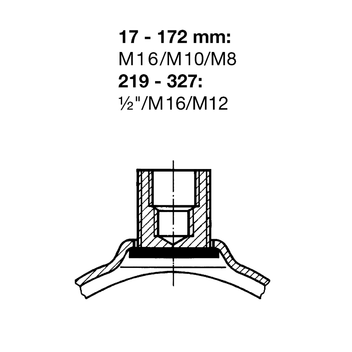

A poliuretánhab hőszigetelő betét alaktartóbilincshez rögzített. Csőbilincs belülről illesztett és hegesztett nagy megbízhatóságú hárommenetes csatlakozóanyával. A csőbilincs és a hőszigetelő betét elválaszthatatlan egységet képeznek. Az előreszerelt rögzítőcsavarok kiesés ellen gyűrűkkel biztosítva. Az anyák a felső bilincsfélre hegesztve, NÁ 219 felett külön mellékelve. A csatlakozási lehetőségekhez lásd ábra. A hárommenetes csatlakozóanya külső menetéhez különböző adapterek csatlakoztathatók.

Műszaki adatok

Anyag:
frei von Halogenen
Hőszigetelő betét:
Poliuretán-hab RG 250 kg/m3
Csőbilincs:
Acél, galvánhorganyzott

Nyomásállóság:
statikus terhelésnél: 0,7 N/mm2
Diffúzió ellenállás:
A zárt cellaszerkezetű PUR a szigetelés teljes vastagságára állandó diffúzió zárt képez.
Hővezetési érték:
λ = 0,042 W/mK bei 10°C
λ = 0,043 W/mK bei 20°C
λ = 0,044 W/mK bei 30°C
λ = 0,045 W/mK bei 40°C
Hőmérséklettartomány:
-50°C-tól +110°C-ig, átmeneti túllépés lehetséges
Hangszigetelés:
25,3 dB-ig(A)
26,3 dB-ig(A)
Rendzservizsgálatként
Éghetőség:
B2 éghetési osztály DIN 4102, nem lecseppenő

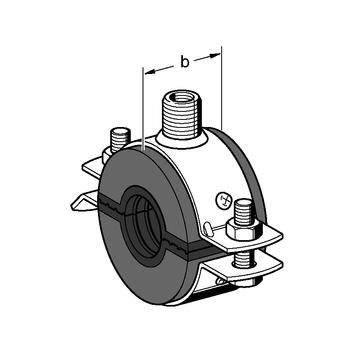

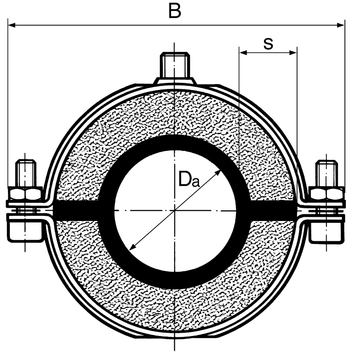

TípusHőszig. betét
b x s [mm]
B
[mm]
G
[kg]
Csom.
egység
[db]
Cikkszám
17 - 223/8" - 1/2"40 x 201040,2050 191207
23 - 2640 x 201110,2050 194980
27 - 323/4" 40 x 201110,2050 191216
33 - 381" 40 x 201170,2050 191225
38 - 4240 x 201690,4325 194997
42 - 471 1/4" 40 x 301690,4525 191234
48 - 541 1/2" 40 x 301690,4525 191243
57 - 622" 50 x 301900,5525 191252
63 - 6850 x 301900,5525 195000
70 - 7550 x 301900,5525 191261
76 - 812 1/2" 50 x 302070,9025 191279
89 - 943" 50 x 302221,0025 191288
107 - 11260 x 402631,3010 191297
113 - 1174"60 x 402731,4310 191306
125 - 12860 x 403011,4510 195048
133 - 13760 x 402951,4910 191315
138 - 1425"60 x 402951,5310 191324
157 - 16160 x 403291,6510 191333
168 - 1726"60 x 403291,7010 191342
219 - 2228"100 x 604283,931 191351
272 - 27510"100 x 604814,481 191369
324 - 327100 x 605345,181 191378
