Alkalmazás

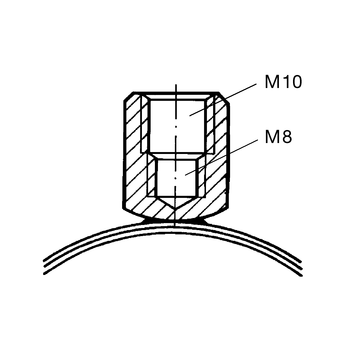

Két félből álló csőbilincs, M8 és M10 kétmenetes csatlakozóanyával, épületgépészeti csővezetékek szereléséhez. Alkalmazható mennyezeti, padló és fali szerelésnél, valamint DIN 4109 szerinti berendezéseknél is. A gyorscsatlakozó rövid szerelési időt tesz lehetővé.
Ha a névleges méret > 4" vagy nagy hajlító igénybevétel esetén ajánlott a gumibetétes Stabil csőbilincs használata.

Szerelés

A két bilincsfél összenyomása után a rögzítőcsavar a lesarkított peremen felfekszik. Ezt követően a csavart 2 Nm nyomatékkal meg kell húzni.

Műszaki adatok

Befogás
[mm]
max. zul.
Last (Zug)
12 - 84
0,60 kN
83 - 90
0,95 kN
108 - 114
1,15 kN

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Zulässige Belastung FZzul,fi im Brandfall

Spannbereich
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Verformung
δmax [mm]
Gewinde

12 - 84 270 120 70 40 35 M10
83 - 90 390 210 130 90 31 M10
108 - 114 510 260 170 130 46 M10

Anyag:

Csőbilincs:
Acél, galvánhorganyzott. Gyorscsatlakozó: rugóacéllemez
Hangszigetelő betét:
SBR/EPDM, fekete
Hangszigetelés:
17 dB(A) -ig

Engedélyek



Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.
Befogható
méret
[mm]
Méret
[b x s]
G
[kg]
Csom.
egység
[db]
Cikkszám
12 - 201/4" - 3/8"20 x 1,50,05100 157418
21 - 271/2" - 3/4"20 x 1,50,06100 157427
28 - 351"20 x 1,50,07100 157436
38 - 451 1/4"20 x 1,50,09 50 157445
48 - 561 1/2"20 x 1,50,09 50 157454
57 - 632"20 x 1,50,10 50 157463
64 - 7120 x 1,50,12 25 157472
74 - 842 1/2"20 x 1,50,12 25 157481
83 - 903"20 x 2,00,16 25 157490
108 - 1144"25 x 2,00,26 25 157506
