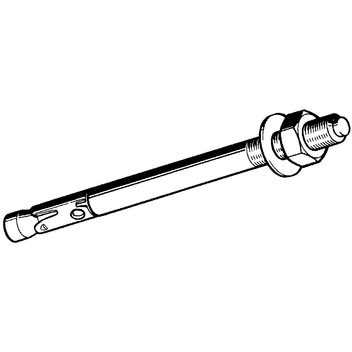

Alapcsavar AN BZ plus

Alkalmazás

Csapszeges alapcsavar húzott tartományhoz, épületgépészeti és egyéb szereléstechnikai alkalmazáshoz. Alkalmas csővezetékek szerelősínek konzolok stb. betonhoz és szilárd kőzetekhez történő rögzítésre, zárt helyiségekben - nedves helyiségek kivételével.

  • Nem szükséges speciális fúró, fúróátmérő = menetátmérő
  • Könnyen szerelhető, mivel keresztül dugható
  • Beütéskor a menet nem sérül meg.

Kiszerelés

Alátéttel és hatlapú anyával.

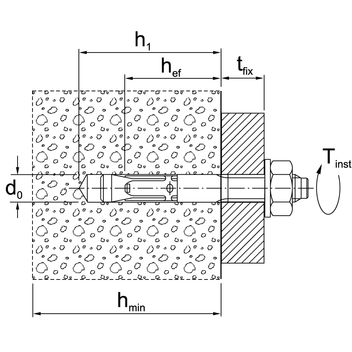

Szerelés

1.
Furatot készítünk a felületre merőlegesen, a furatmélység figyelembevételével.
2.
A furatot portol megtisztítani.
3.
A dübelt a jelölésig beütjük a betonba.
4.
A táblázatban megadott nyomatékkal meghúzzuk, és azzonnal terhelhetjük.

A szerelési útasítások betartandók.

Műszaki adatok

Típus
M8
M10
M12
M16
Terhelhetőség 1) Húzás C20/25 2) [kN] 2,0 3,6 4,8 9,9
C30/37 2) [kN] 2,4 4,6 5,8 12,1
C40/50 2) [kN] 2,8 5,0 6,7 14,0
C50/60 2) [kN] 3,1 5,5 7,4 15,4
Terhelhetőség 1) Kereszthúzás C20/25 2) [kN] 8,6 12,6 15,0 22,4
≥ C25/30 2) [kN] 8,6 12,6 16,4 24,5
Megengedett hajlítónyomaték 1) [Nm] 13,1 26,9 46,9 119,4
min. Szerkezet vastagság dmin ≥ [mm] 100 120 130 170
Jellemző furat tengely távolság scr [mm] 138 180 195 255
Jellemző szélétől mért távolság ccr [mm] 69 90 97,5 127,5
min. tengely táv s széltől mért táv c ≥ [mm] 40/70 45/70 60/100 60/100
min. széltől mért táv c tengely táv s ≥ [mm] 40/80 45/90 60/140 60/180
Alapcsavar mélység hv [mm] 46 60 65 85
Furó névleges átmérő d0 [mm] 8 10 12 16
Furatmélység t ≥ [mm] 60 75 90 110
max. rögzítési forgatónyomaték MD [Nm] 20 25 45 90

1) A szélétől mért távolság figyelembe vétele nélkül.
2) Repedezett beton

Anyag:
Acél, horganyzott

Engedélyek

EOTA Engedélyszám MKT-alapcsavarhoz: ETA-03/0017
FM-engedély M10, M12, M16 -hez
VdS-Konform, minden mérethez
Tűzállóság F60, F90 (Terhelési értékeket lásd szakvélemény )
Ütésállósági engedély a szövetségi, polgárvédelmi hivataltól, Bern.

TípusMenet-
csatlakozás
da = max. hasznos
hossz
[mm]
Össz-
hossz [mm]
G
[kg]
Csom.
egység
[db]
Cikkszám
8/10/75M8 750,03100 166526
8/30/95M8 950,04100 166535
10/10/90M10 900,0650 166544
10/30/110M101100,0750 166553
10/50/130M101300,0850 166562
12/15/110M121100,1025 166571
12/30/125M121250,1125 166580
12/50/145M121450,1225 166599
12/105/200M122000,1825 166605
12/160/255M122550,2320 166614
16/25/145M161450,2320 166623
16/50/170M161700,2620 166632
16/100/220M162200,3510 166641
