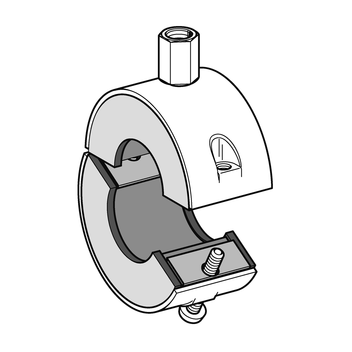

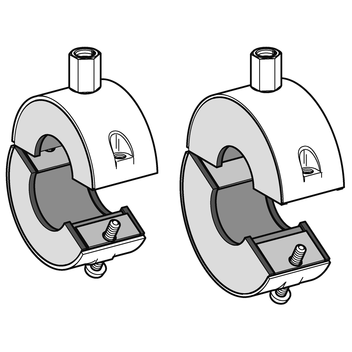

Hőszigetelt csőbilincs KSH / KSM

Alkalmazás

Hideg - és melegvíz vezetékek, illetve hűtőberendezések csöveinek rögzítéséhez, szigetelő - és merevítőbetétte. Hatékonyan csökkenti a hőveszteséget és meggátolja a kondenzvíz képződését a bilincs és a cső között:

  • Csuklós szerkezete egyszerű szerelést biztosít.
  • A csőbilincs füleinek elhagyása végett esztétikus megjelenés.
  • A csőszakaszok szigetelése szabadon megválasztható, tömítőanyag nélkül.

A zajcsökkentő betéttel ellátot csöbilincs alkalmazható a DIN 4109 szerinti berendezéseknél is ; erősebb rezgés fellépése esetén, pl. kompresszorok közelében, kiegészítő rezgéscsillapító alkalmazása ajánlott (SDE 0 vagy SDE 1).

Kiszerelés

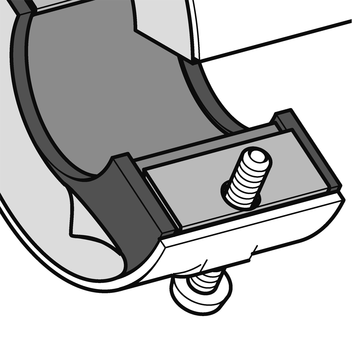

Komplett előszerelt ,a rögzítő csavarok kiesés ellen biztosítva vannak

Műszaki adatok

Anyag:
Csőbilincs:
Acél, galvánhorganyzott
Hőszigetelő betét:
PUR-Hab (250 kg/m3 , B2), λ = 0,042 W/m·K (0°C), FCKW-mentes, körkörös gőzdiffúzió zár
Szigetelő kapcsolat:
zárt cellájú szintetikus kaucsuk, B1
Hangszigetelő betét:
zárt celájú PE-Hab, B1

Hőmérséklet: -40°C -tól +105°C -ig

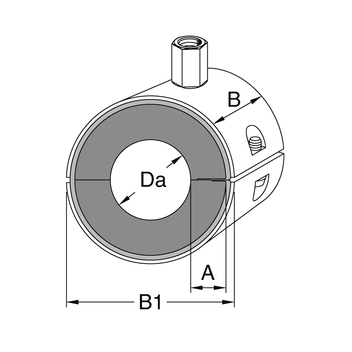

Típus
Szigetelés vastagsága
A [mm]
Szigetelő betét szélessége
B [mm]
Szélesség
B1 [mm]
max. engedélyezett terhelés
(húzásra) [kN]
KSH 15 13 36 55 0,8
KSH 17 13 36 55 0,8
KSH 18 13 36 55 0,8
KSH 21 13 36 55 0,8
KSH 22 13 36 55 0,8
KSH 27 14 36 63 0,8
KSH 28 14 36 63 0,8
KSH 33 14 36 70 0,8
KSH 35 14 36 70 0,8
KSH 42 15 36 84 0,8
KSH 48 15 36 84 0,8
KSH 54 15 36 96 0,8
KSH 57 15 36 96 0,8
KSH 60 15 36 96 0,8

KSM 15 19 36 63 0,8
KSM 17 19 36 63 0,8
KSM 18 19 36 63 0,8
KSM 21 20 36 70 0,8
KSM 22 21 36 70 0,8
KSM 27 21 36 70 0,8
KSM 28 21 36 84 0,8
KSM 33 22 36 84 0,8
KSM 35 22 36 84 0,8
KSM 42 22 36 96 0,8
KSM 48 23 36 96 0,8

TípusCsőkülsőø
Da [mm]
G
[kg]
Csom.
egység
[db]
Cikkszám
KSH 1515,00,1150 180632
KSH 1717,00,1150 177392
KSH 1818,00,1150 177401
KSH 2121,60,1150 177410
KSH 2222,30,1150 177419
KSH 2727,00,1250 177428
KSH 2828,00,1250 177437
KSH 3333,50,1350 177446
KSH 3535,00,1350 177455
KSH 4242,00,1625 177464
KSH 4848,50,1625 177473
KSH 5454,00,1525 177482
KSH 5757,40,1825 177491
KSH 6060,30,1825 177500

KSM 1515,00,1350 180641
KSM 1717,00,1350 177509
KSM 1818,00,1350 177518
KSM 2121,60,1450 177527
KSM 2222,30,1450 177536
KSM 2727,00,1450 177545
KSM 2828,00,1750 177554
KSM 3333,50,1750 177563
KSM 3535,00,1650 177572
KSM 4242,00,2025 177581
KSM 4848,50,1925 177590
