Szerkezet- és trapézlemezfüggesztők
Trapézlemez-függesztő TRH
Csoport: 1428
Bevetés

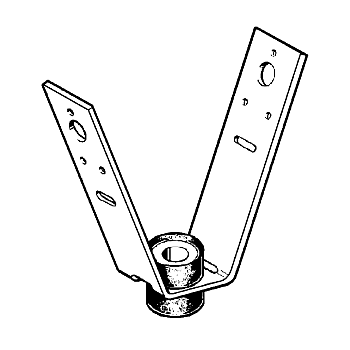

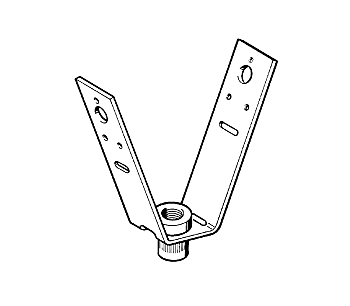

A NÁ 50-nél kisebb csöveket, vagy ezzel egyenértékű terhelést jelentő más berendezéseket a trapézfüggesztővel közvetlenül a trapézlemezes tetőhöz lehet rögzíteni. Nagyobb terheléseket egyenletesen meg kell osztani több trapézfüggesztő között, például egy traverz segítségével, úgy, hogy az egy függesztőre jutó terhelés ne legyen nagyobb mint egy NÁ 50-es csőrögzítésekor. Ilyenkor a tapasztalat szerint nem szabad több csövet egy traverzhez rögzíteni. Az RM 8 és RM 10 típusoknál a magasságot a forgatható recézett anyával utólag be lehet állítani. Az MS típus DIN 4109 szerinti hangszigetelő elemmel van ellátva.
Szállítási terjedelem
Az ábrának megfelelően teljesen előszerelve.
Szerelés
A trapézlemez lyukasztásához LOT 3 lyukasztófogót, a rögzítéshez M8 x 100 keresztcsapszeget ajánlunk.
Megjegyzés:
Minden csavart szabályzó anyával kell biztosítani.
Sprinkler berendezéseknél nem szabad használni acélszegecset vagy lemezcsavart.
Műszaki adatok
| Terhelhetőség: | 0,8 kN je rögzítésenként (0,3 kN az MS típushoz) |
| Megjegyzés: | a trapézlemez terhelhetőségét figyelembe kell venni. |
| Anyag: | acél 25 x 2,5 mm, horganyozott |
| Típus M8, M10: | anyával összeszerelve |
Engedély
Az M8 típus VdS szerinti sprinklerberendezésekben alkalmazható.
VdS: G4820032.
FM szerinti berendezéseknél a biztosító külön engedélyét kell kérni.

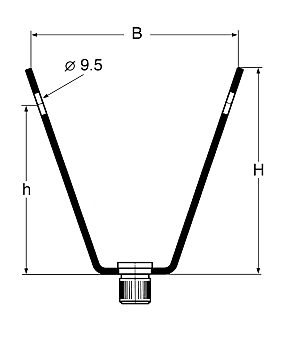

| Típus | B [mm] |
H [mm] |
h [mm] |
Rendszer- csatlakozás |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|

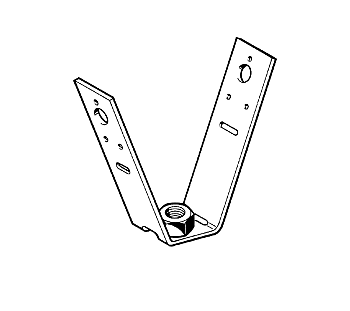

| M8 | 90 | 90 | 75 | M8 | 0,10 | 100 | 125693 |
| M10 | 90 | 90 | 75 | M10 | 0,10 | 100 | 125806 |
| RM 8 | 90 | 90 | 75 | M8 | 0,11 | 100 | 125675 |
| RM 10 | 90 | 90 | 75 | M10 | 0,11 | 100 | 125684 |
| MS | 90 | 90 | 75 | ø 11 | 0,10 | 100 | 151564 |
