TCS rögzítőköröm

Az oldal pdf-ként

Csoport: 1337

Bevetés

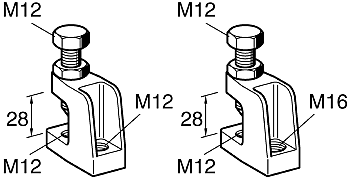

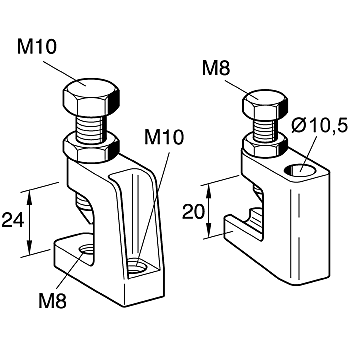

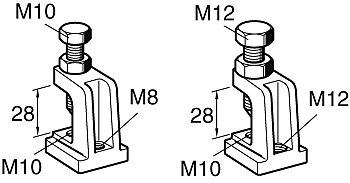

Nagy teherbírású csatlakozóelem, menetes szárral (M8 - M16) csövek, csatornák és más berendezések acélprofilhoz (I, T, U és szögacél tartókhoz) történő rögzítésére alkalmas.

• tartóknál univerzális csuklóval függőleges csatlakoztatást tesz elérhetővé.
• Traverzek és más kinyúló szerkezetek rögzítésére.
• A TCS I típusok talpa úgy van kiképezve, hogy Sikla szerelősínhez (41/22/1,7 - 75/75/3,0) lehessen csatlakoztatni.

Szállítási terjedelem

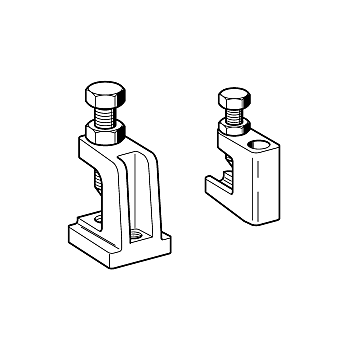

Öntvénytest előszerelt szorítócsavarral és ellenanyával.

Szerelés

A szorítócsavart először kézzel kell meghúzni, majd kulcssal a szerelési útmutató szerint. Eközben a csavar hegye behatol a tartó lágyabb anyagába, és így nagy megbízhatóságú központos erőátvitelt biztosít. Végül az ellenanyával kell biztosítani!
Ha szerelősínek vágási élénél használjuk, ajánlott egy 41 -es körmös rögzítő használata.
Megjegyzés: Vegye figyelembe a szerelési útmutatót!

Műszaki adatok

A terhelhetőségi értékek csak új rözítőkörmökre és sérülésmentes tartófelületre vonatkoznak.

Engedély

A rögzítőköröm alkalmazható ipari berendezések helyhezkötött tűzvédelmi berendezéseihez, VdS és FM által jóváhagyva. TCS OLC -nek: G4950065 és G4950066.
TCS OLC -nek: G4950065 és G4950066 (álványozott szerelés M10 -el h_max = 150 mm -ig és csak DN 50 -ig); további típusokhoz és alkalmazási területekhez: G4820023; G4830054; G4800039/ ...45; G4990027.
