Szerkezet- és trapézlemezfüggesztők

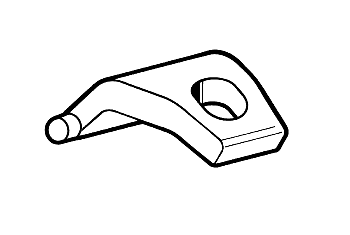

P feszítőkarom
Csoport: 1331
Bevetés

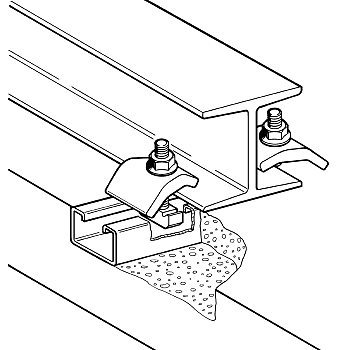

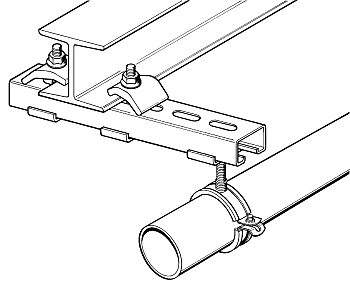

Univerzálisan alkalmazható feszítő konzolok, csatornák és más berendezések acéltartókhoz történő kétoldalas rögzítéséhez. Alátétekkel a maximális befogás 10 mm-el növelhető. Ennél magasabb alátéteket a traverzhez kell hegeszteni.
Szerelés
A szükséges csavarhossz Lmin kiszámítása:
 | Csavarok P 1: M8 vagy M10 P 2: M12 P 3: M16 P 4: M16 | Anzugsmoment ± 10% 50 Nm 85 Nm 150 Nm 150 Nm |  |
| A elrendezés | B elrendezés |
| átmenő hatlapfejű csavar rögzítőkörmökkel | HZ horgasfejű csavar |
| P 1: Lmin = a + b + 37 [mm] | P 1: Lmin = b + 40 [mm] |
| P 2: Lmin = a + b + 43 [mm] | P 2: Lmin = b + 45 [mm] |
| P 3: Lmin = a + b + 48 [mm] | P 3: Lmin = b + 50 [mm] |
| P 4: Lmin = a + b + 55 [mm] | P 4: Lmin = b + 60 [mm] |
Műszaki adatok
| Típus | Terhelhetőség |
| P 1 | 4,0 kN |
| P 2 | 5,0 kN |
| P 3 | 7,0 kN |
| P 4 | 8,0 kN |
| Anyag: | galvánhorganyzott öntvény vagy kovácsolt acél |

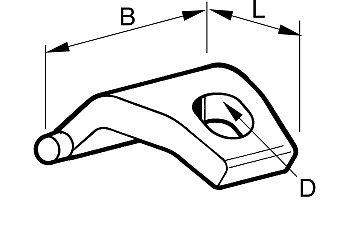

| Típus | Befogható méret [mm] |
ø D [mm] |
L [mm] |
B [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| P 1 | 1 - 23 | 11 | 50 | 36 | 0,10 | 50 | 116196 |
| P 2 | 1 - 33 | 13 | 62 | 50 | 0,24 | 25 | 116202 |
| P 3 | 1 - 33 | 17 | 69 | 50 | 0,26 | 25 | 116248 |
| P 4 | 4 - 40 | 17 | 75 | 54 | 0,30 | 25 | 116257 |
