Szerkezet- és trapézlemezfüggesztők

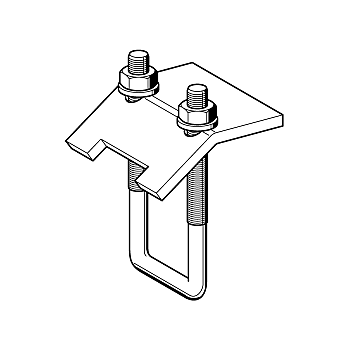

Feszítőkengyel 41
Csoport: 1331
Bevetés

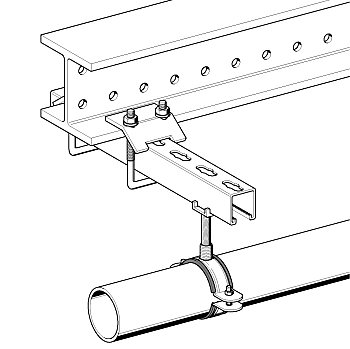

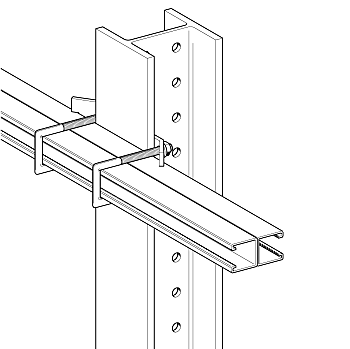

A feszítőkengyel 41 egy olyan csatlakozó elem, amely lehetővé teszi a traverzek kétoldalú rögzítését az acélgerendához.A rögzítés előnye az hogy a szerelősín nyitott oldlának iránya szabadon választható.
Szerelés
Mindig párokban alkalmazandó.
Anzugsdrehmoment: 40 Nm
Schienenlänge = Trägerbreite + mind. 2 x 50 mm Überstand
Engedély
| Típus | max. zul. Last |
|---|---|
| M8 | 3,5 kN feszítőkengyelenként |
| M10 | 5,0 kN feszítőkengyelenként |
| Anyag: | Acél, galvánhorganyzott |
| Típus | sínmagasságnak [mm] |
max. perem vastagság [mm] |
Menet | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| 41 - M8 | 20 - 62 | 16 | M8 | 0,31 | 20 | 192566 |
| 41 - M10 | 20 - 62 | 16 | M10 | 0,41 | 20 | 183620 |
| 41 D - M10 | 80 - 124 | 16 | M10 | 0,48 | 20 | 191657 |
