Szerkezet- és trapézlemezfüggesztők

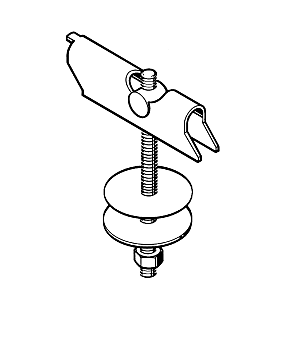

Billenő dübel KD
Csoport: 1427
Bevetés
A teljesen előszerelt billenődübellel a NÁ 50-nél kisebb csöveket közvetlenül a trapézlemezes tetőhöz lehet rögzíteni. A csőátmérő korlátozása a VdS és FM szerinti berendezésekre és minden egypontos rögzítésre vontakozik. Nem VdS vagy FM szerinti vagy légtechnikai berendezéseknél konzol és megfelelő számú billenődübel alkalmazásával nagyobb tömegű csöveket is lehet rögzíteni. A menetes szár csavarásával a magasságot utólag is be lehet állítani. A menetes szárat véletlenül sem lehet kicsavarni. A hypalon tömítőgyűrű időjárásálló, így garantálva a biztonságos tömítést.

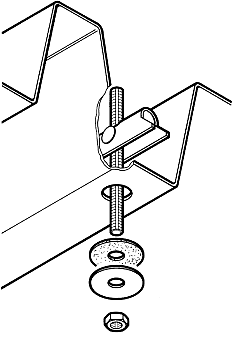

Szerelés
Für die Montagebohrung im Trapzeblech ist die Lochsäge LS zu verwenden: Typ M8 = LS 22, Typ TD10 = LS 25.
Műszaki adatok
| Terhelhetőség: | 0,8 kN je rögzítési pontonként |
| Megjegyzés: | A trapéz lemez terhelhetőségét is figyelembe kell venni. |
| Anyag: | Acél, galvánhorganyzott Tömítőgyűrű: hypalonból |
Engedély
Az M8 típusok alkalmazhatók VdS szerinti srinkler berendezésekhez. VdS: G4780118E.
A TD10 típusokat az FM engedélyezte sprinkler berendezésekhez

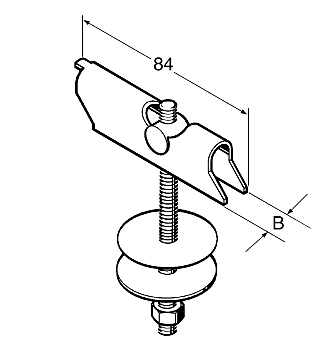

| Típus | Sprinkler alkalmaz- hatóság |
Menetesszár hossz [mm] |
Szerelési- furat [ø mm] |
B [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| M8 x 100 | VdS | 100 | 22 | 14 | 0,11 | 100 | 113810 |
| M8 x 200 | VdS | 200 | 22 | 14 | 0,14 | 50 | 125569 |
| TD10 x 100 | FM | 100 | 25 | 16 | 0,13 | 100 | 126065 |
| TD10 x 200 | FM | 200 | 25 | 16 | 0,18 | 50 | 125578 |
