WBD-tartó

Az oldal pdf-ként

Csoport: 1356

Bevetés

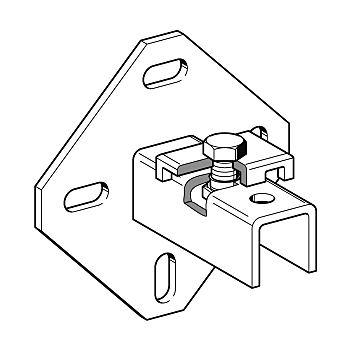

A WBD tartó ideális rögzítési megoldás Sikla szerelősínes konzolokhoz és tartókeretekhez

• Fali, padló vagy mennyezeti szereléshez egyaránt használható.

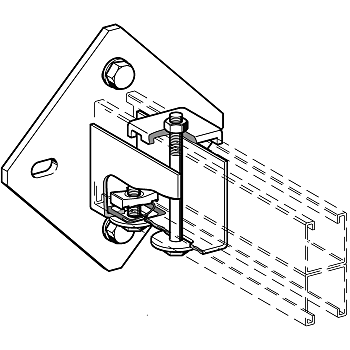

• Mennyezeti szereléshez, más szereléssel ellentétben, átmenő csavarokkal kell összekötni a tartót és a szerelősínt.

Nagyvonalú méretezésének és rombuszos kialakításának köszönhetően nagy hajlítónyomaték és keresztirányú erők felvételére képes.

Szerelés

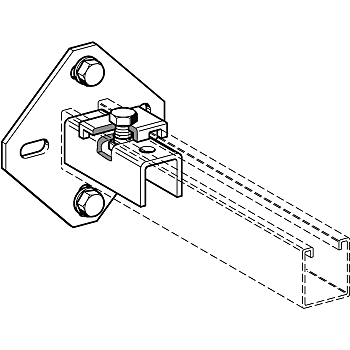

A szereléshez csak kivételes esetekben kell négy dübelt alkalmazni (pl. magas állványoknál) minden más esetben elegendő két egymással szembefekvő dübel az eredő terhelés irányában.

A hatlapfejű csavarok meghúzási nyomatéka 41-es körmösrögzítő használata esetén a táblázatból kiolvasható:

Típus	Körmösrögzítő [db]	Csavarok a körmösrögzítőhöz	Alkatrészek	Meghúzási nyomaték [Nm]
41/21-31 bis 41/41-45	1	M10	előszerelt	40
41/52 bis 41-75/75	2	M12	előszerelt	60
41/21 D bis 41/45 D	1	M10	mellékelt	40
41/52 D bis 41-75/75 D	1	M12	mellékelt	60

Műszaki adatok

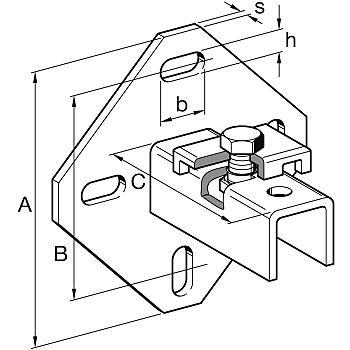

Típus	használható a következő Sikla szerelősínekhez	A [mm]	s [mm]	B [mm]	b [mm]	h [mm]	C [mm]
41/21-31	41/21/1,5 - 2,0 41/31/2,0	135	6	100	25	11	95
41/41-45	41/41/2,0 - 2,5 41/45/2,5	135	6	100	25	11	95
41/52	41/52/2,5	170	6	120	25	13	131
41/62	41/62/2,5	170	6	120	25	13	131
41-75/65	41-75/65/3,0	210	8	170	25	13	131
41-75/75	41-75/75/3,0	210	8	170	25	13	131
41/21 D	41/21/1,5 - 2,0 D	135	6	100	25	11	125
41/41-45 D	41/41/2,0 - 2,5 D 41/45/2,5 D	210	8	170	25	13	125
41/52 D	41/52/2,5 D	210	8	170	25	13	135
41/62 D	41/62/2,5 D	255	8	205	25	13	135
41-75/65 D	41-75/65/3,0 D	255	8	205	25	13	135
41-75/75 D	41-75/75/3,0 D	255	8	205	25	13	135

Terhelhetőség fali szerelésnél:
A következő oldalakon látható táblázatok alapján a Dübelek terhelhetőségének figyelembe vételével.

Terhelhetőség mennyezeti szerelésnél:
A maximális teherbírás átmenő csavarokkal ( 8.8 ) 7,0 kN.
A következő táblázatban megadott értékek a csomagban található szerelési anyagok felhasználásával értendők.

Típus	Terhelhetőség mennyezeti szerelésnél [kN]
41/21-31-től 41/41-45-ig	2,0
41/52-től 41-75/75-ig	4,0

Anyag:

Acél, galvánhorganyzott

Terhelési diagram:

WBD-tartó 41/21-31
WBD-tartó 41/41-45
WBD-tartó 41/52
WBD-tartó 41/62
WBD-tartó 41-75/65
WBD-tartó 41-75/75
