Sínrendszer Pressix CC 41

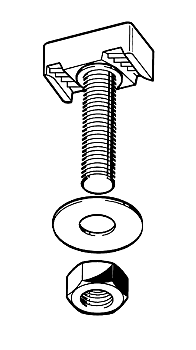

M8 - M12

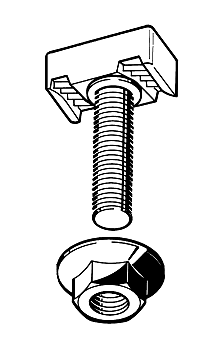

M16

TBO HZ 41 horgasfejű csavar

Csoport: 1311

41 mm-es szélességű szerelősínekhez.

Külön mellékelt alátéttel és anyával.

Típus	Rögzítő nyomaték M_dmax [Nm]	Megengedett terhelés húzásnál [kN]	Megengedett hosszirányú terhelés fogazott sínnél¹⁾ [kN]	Megengedett hajlítónyomaték ²⁾ [Nm]
HZ 41 M8	10,0	5,8	1,5	5,0
HZ 41 M10	18,0	9,3	2,5	10,0
HZ 41 M12	32,0	10,0	3,0	17,5
HZ 41 M16	79,0	10,0	3,0	44,5

¹⁾	A megadott értékek a felsőél közelében ható erőkre vonatkoznak. Egyidejűleg ható hossz- és keresztirányú terhelések esetében az értékek az eredőre vonatkoznak.
²⁾	A fellépő hajlítónyomaték nem lehet nagyobb a szerelősín szárának megengedett hajlítónyomatékánál.

Anyag:
Fej:	5.6-os szilárdságú, hidegen kovácsolt, horganyzott acél
Menetes csap:	4.6-os szilárdságú, horganyzott acél.

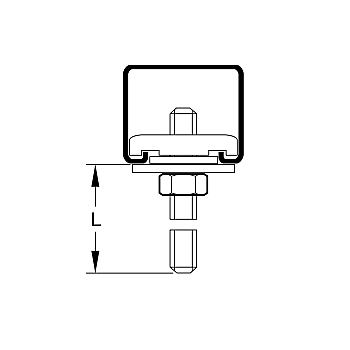

Típus	Menet hossz [mm]	G [kg]	Csom. egység [db]	Cikkszám
HZ 41 M 8 x 15	15	0,08	50	151953
HZ 41 M 8 x 20	20	0,08	50	151962
HZ 41 M 8 x 25	25	0,08	50	151971
HZ 41 M 8 x 35	35	0,08	50	151980
HZ 41 M 8 x 55	55	0,08	50	151999
HZ 41 M 8 x 75	75	0,09	50	152006
HZ 41 M 8 x 95	95	0,10	50	152015
HZ 41 M 10 x 15	15	0,09	50	152024
HZ 41 M 10 x 20	20	0,09	50	152033
HZ 41 M 10 x 25	25	0,09	50	152042
HZ 41 M 10 x 35	35	0,09	50	152051
HZ 41 M 10 x 55	55	0,10	50	152060
HZ 41 M 10 x 75	75	0,11	50	152079
HZ 41 M 10 x 95	95	0,12	50	152088
HZ 41 M 12 x 20	20	0,12	50	152167
HZ 41 M 12 x 25	25	0,13	50	152176
HZ 41 M 12 x 35	35	0,14	50	152185
HZ 41 M 12 x 55	55	0,15	50	152194
HZ 41 M 12 x 75	75	0,16	50	152200
HZ 41 M 12 x 95	95	0,18	50	152219
HZ 41 M 16 x 25	25	0,15	50	152228
HZ 41 M 16 x 35	35	0,17	50	152237
HZ 41 M 16 x 55	55	0,19	50	152246
HZ 41 M 16 x 75	75	0,22	50	152255
HZ 41 M 16 x 95	95	0,24	50	152264
