Sínrendszer Pressix CC 41

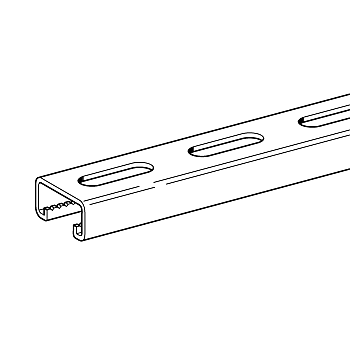

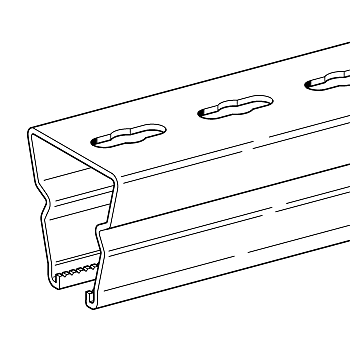

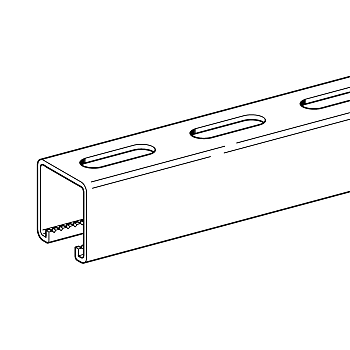

Szerelősín MS 41
Csoport: 1111
Bevetés
Traverzerek, falikonzolok és tartókeretek egyszerű és precíz kivitelezéséhez az építkezésen vagy műhelyi előszereléshez. A 41-es rozsdamentes szerelősín Sikla 41-es csúszka megvezetésére és rögzítésére is alkalmas.
Szállítási terjedelem
A duplasínek préskötéssel vannak összeillesztve, ezáltal a csatlakozási pontok védve maradnak a rozsdától.
Szerelés
Szükség esetén elő lehet állítani duplasínt az építkezésen is, itt a egyedülálló síneket az alábbi módon kell összekötni:
Lyukkiosztás 2:
Imbuszcsavar M8 x 16 anyával alkalmazandó..
Lyukkiosztás 3 und 4:
KL 1 szorítóegység alkalmazandó.
A CC 41 Szerelősínek belső fogazatának köszönhetően, univerzálisan kombinálható a CC termékcsalád más elemeivel is.
Műszaki adatok
| Anyag: | Acél 1.0350, tüzihorganyzott DIN EN 10346 szerint |
További műszaki adatokat lásd a következő lapokon.

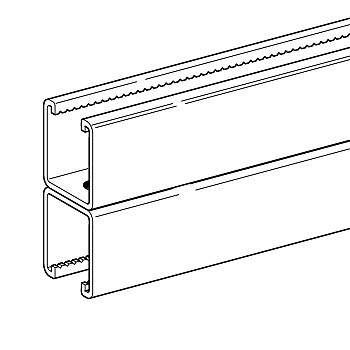

D = Duplasín
Belastungsdiagramme u. a.
Szerelősín MS 41 - weitere Technische Daten
Szerelősín MS 41/21/1,5
Szerelősín MS 41/21/2,0
Szerelősín MS 41/31/2,0
Szerelősín MS 41/41/2,0
Szerelősín MS 41/41/2,5
Szerelősín MS 41/45/2,5
Szerelősín MS 41/52/2,5
Szerelősín MS 41/62/2,5
Szerelősín MS 41-75/65/3,0
Szerelősín MS 41-75/75/3,0
Engedély
 | Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
* = kein Gütezeichen
| Típus | Hossz [m] |
G [kg/m] |
Csom. egység [m] |
Cikkszám |
|---|---|---|---|---|
| 41/21/1,5 | 2 | 1,10 | 10 | 173837 |
| 41/21/1,5 | 6 | 1,10 | 6 | 173846 |
| 41/21/2,0 | 2 | 1,32 | 10 | 193686 |
| 41/21/2,0 | 6 | 1,32 | 6 | 193709 |
| 41/31/2,0 | 2 | 1,64 | 10 | 198872 |
| 41/31/2,0 | 6 | 1,64 | 6 | 198889 |
| 41/41/2,0 | 2 | 1,97 | 10 | 193723 |
| 41/41/2,0 | 6 | 1,97 | 6 | 193747 |
| 41/41/2,5 | 2 | 2,30 | 10 | 173909 |
| 41/41/2,5 | 6 | 2,30 | 6 | 166720 |
| 41/45/2,5 | 2 | 2,47 | 10 | 193754 |
| 41/45/2,5 | 6 | 2,47 | 6 | 193761 |
| 41/52/2,5 | 2 | 2,82 | 10 | 193778 |
| 41/52/2,5 | 6 | 2,82 | 6 | 193785 |
| 41/62/2,5 | 6 | 3,13 | 6 | 193792 |
| 41-75/65/3,0 | 6 | 4,70 | 6 | 173990 |
| 41-75/75/3,0 | 6 | 5,40 | 6 | 173999 |
| 41/21/1,5 D * | 6 | 2,20 | 6 | 174017 |
| 41/21/2,0 D * | 2 | 2,64 | 2 | 193808 |
| 41/21/2,0 D * | 6 | 2,64 | 6 | 193815 |
| 41/41/2,0 D * | 6 | 3,94 | 6 | 193822 |
| 41/41/2,5 D * | 6 | 4,60 | 6 | 166757 |
| 41/45/2,5 D * | 6 | 4,93 | 6 | 193839 |
| 41/52/2,5 D * | 6 | 5,63 | 6 | 193846 |
| 41/62/2,5 D * | 6 | 6,27 | 6 | 193853 |
| 41-75/65/3,0 D * | 6 | 9,40 | 6 | 174152 |
| 41-75/75/3,0 D * | 6 | 10,80 | 6 | 174161 |
