Sínrendszer Pressix CC 41

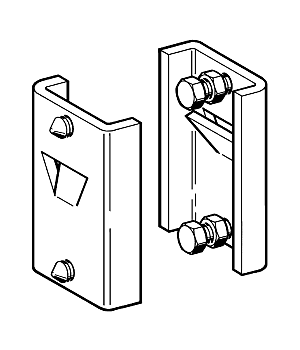

SKL feszítőkonzol

Az oldal pdf-ként

Csoport: 1350

Bevetés

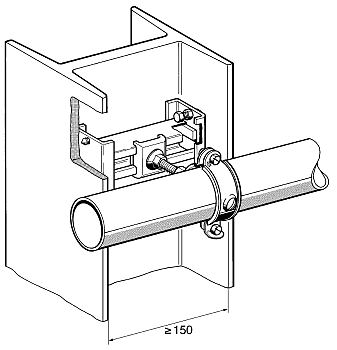

Rögzítőelem U vagy I profilok belső száraihoz történő rögzítéshez. A rögzített berendezés (csővezeték, traverz...) lehet párhuzamos vagy merőleges a tartóra. Jól alkalmazható két függőleges tartó közötti traverz kialakításához.

Szállítási terjedelem

Teljesen előszerelve.

Szerelés

A rögzítőcsavarokat 1- 1 1/2 fordulattal meg kell húzni, majd biztosítani kell az ellenanyákkal.

Megjegyzés:
A levágandó szerelősín hossza = a tartó belső mérete - 25 mm.

Műszaki adatok

Engedélyezett terhelés:

Traverzként: (mit 2 Satz SKL) 5,0 kN/Traverse
Einzelhalterung: (1 készlet SKL-lel) 2,5 kN

A tartó szárainak terhelhetőségét figyelembe kell venni.

Anyag:

Acél, galvánhorganyzott

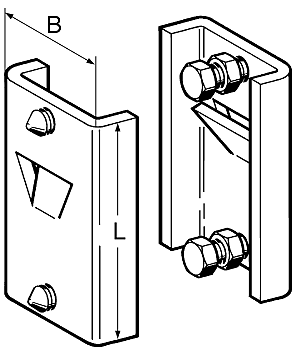

Típus	A következő szerelősínhez	Profiltól [mm]	L [mm]	B [mm]	G [kg]	Csom. egység [készlet]	Cikkszám
SKL	41/41/2,5 u. 41/45/2,5	IP 140, U 200	100	62	0,93	5	145671
