PB 41 blokk

Az oldal pdf-ként

Csoport: 1308

Bevetés

Gyorsan szerelhető rögzítő rendszer csőbilincsek és más alkatrészek Sikla szerelősínhez történő gazdaságos rögzítéséhez. Alkalmazható: 41mm szélességű szerelősínek (kettős szerelősínek is)

• Az előszerelt blokk gyorsabban szerelhető , mint a 2 különálló alkatrész
• Függőleges szerelősínekben a rugóhatás miatt nem csúszik el magától, csak ha kézzel eltoljuk.
• Pressix hornyos csappal, menetes szárral, csavarral vagy más menetes csatlakozóval rendelkező alkatrésszel kombinálható.

Szállítási terjedelem

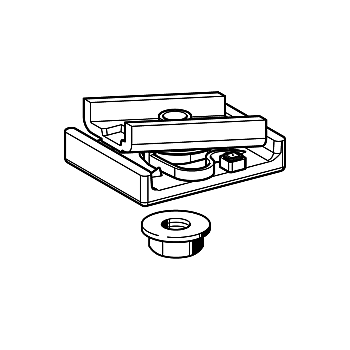

Teljesen előszerelt blokk

Szerelés

Behelyezzük a blokk szettet a szerelősínbe. A rögzítőkörmöt 90°-al elforgatjuk jobbra, ezáltal a horgasfejű menetes lap véghelyzetében bekattan. Meghúzzuk az anyát - és kész!
A kiszerelés fordított sorrendben és balra forgatássa történik, a kikattanást a menetes lap rövid megnyomásával ( pl. a hornyos csappal) segíthetjük.

Figyelem:

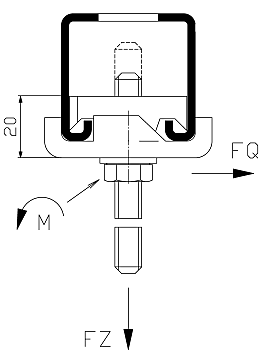

Minimális behajtási mélység a rögzítőköröm alsó szélétől számítva 20 mm. A szereléshez előszerelt menetes csapnál a rögzítőköröm és az anya vagy más alkatrész között kb. 10 mm távolság szükséges!

Műszaki adatok

A rögzítés terhelhetőségének megállapításához figyelembe kell venni az alkalmazott menetes csap, a szerelősín és más alkatrészek terhelhetőségét is. Ezek az adatok az adott alkatrész leírásánál szerepelnek.

Terhelhetőségi értékek a 41 -es blokkhoz a táblázatban.
