Sínrendszer Pressix CC 41

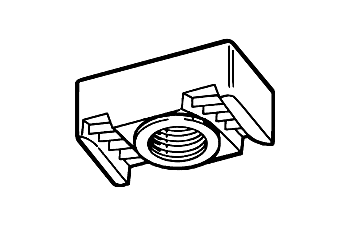

NT HZ 41 horgasfejű menetes lap

Csoport: 1314

41 mm-es szélességű szerelősínekhez.

	M8	M10	M12	M16
Anzugsmoment 8.8 ¹⁾ [Nm]	25	40	80	80

¹⁾	Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren.

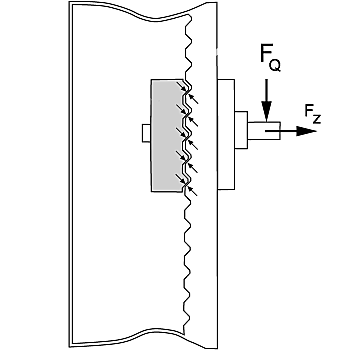

Materialstärke Montageschiene [mm]	M8 FZ ≤ [kN]	M10 FZ ≤ [kN]	M12 FZ ≤ [kN]	M16 FZ ≤ [kN]	M8 FQ ≤ [kN]	M10 FQ ≤ [kN]	M12 FQ ≤ [kN]	M16 FQ ≤ [kN]
1,5	6,0	6,0	7,5	7,5	4	5,5	7,5	6
2,0	7,5	7,5	10	10	4	5,5	9	6
2,5	8,5	8,5	11	11	4	5,5	9	6
3,0	8,5	8,5	13	13	4	5,5	9	6

Megjegyzés: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.

Anyag:

Acél, galvánhorganyzott.

Típus	G [kg]	Csom. egység [db]	Cikkszám
HZ 41-M8	0,04	50	151935
HZ 41-M10	0,03	50	151944
HZ 41-M12	0,06	50	182288
HZ 41-M16	0,05	50	182297
