Sínrendszer Pressix CC 41

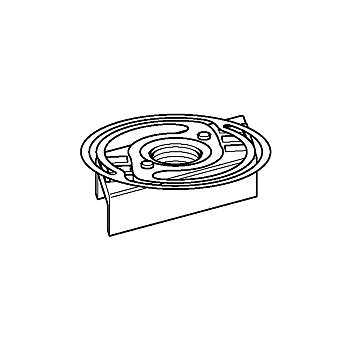

NT CC 41 horgasfejű menetes lap (laprugóval)

Csoport: 1314

Bevetés

40 mm-es vagy annál szélesebb szerelősínekhez. Elsősorban függőleges vagy nehezen hozzáférhető szereléskor helyettesítheti a "harmadik kezet". További előnyei:

A sín magasságától függetlenül minden min. 41 mm széles Sikla szerelősínnel kombinálható.
Eltolható anélkül, hogy a sín belsejében elakadna a csavarfej.
A meghúzás után nem deformálódik a sín.

Szállítási terjedelem

A meneteslap és a rugós alátét egy egységet képez.

Szerelés

A sín résébe be kell helyezni, majd enyhén benyomni és jobbra ütközésig elforgatni. A kiszereléshez ellentétes irányba kell elforgatni.
A be- és kiszerelés szerszám nélkül, többszöri felhasználás lehetőségével is elvégezhető.

Műszaki adatok

	M6	M8	M10	M12	M16
Anzugsmoment 8.8 ¹⁾ [Nm]	10	25	40	80	80

¹⁾	Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren.

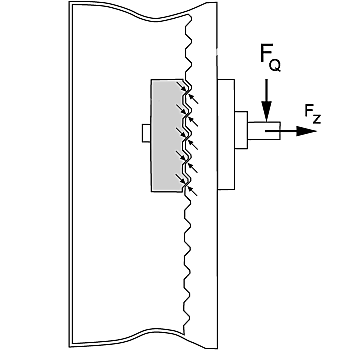

Materialstärke Montageschiene [mm]	M6 FZ ≤ [kN]	M8 ²⁾ FZ ≤ [kN]	M10 ²⁾ FZ ≤ [kN]	M12 FZ ≤ [kN]	M16 FZ ≤ [kN]	M6 FQ ≤ [kN]	M8 FQ ≤ [kN]	M10 ²⁾ FQ ≤ [kN]	M12 FQ ≤ [kN]	M16 FQ ≤ [kN]
1,5	3,2	4,7	4,7	7,5	7,5	0,7	1,8	2,9	7,5	6
2,0	3,2	5,8	5,8	10	10	0,9	2,1	3,4	9	6
2,5	3,2	5,8	5,8	11	11	1,0	2,6	4,1	9	6
3,0	3,2	5,8	5,8	13	13	1,1	2,8	4,4	9	6

Hinweis: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.

Anyag:
CC-horgasfejű menetes lap :	5.6-os acél, hidegen kovácsolt, galvánhorganyzott
Laprugó: :	Rugóacéllap, korrózióálló, 1.4310

Engedély


	Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. ²⁾ Geprüfte Lastwerte Verbindungsbauart entsprechend Verleihungsurkunde 2010-07/2010-09.

Típus	G [kg]	Csom. egység [db]	Cikkszám
CC 41-M6	0,03	50	180200
CC 41-M8	0,03	50	180209
CC 41-M10	0,03	50	180218
CC 41-M12	0,06	50	182252
CC 41-M16	0,05	50	182261
