Sínrendszer Pressix CC 41

Típus 41

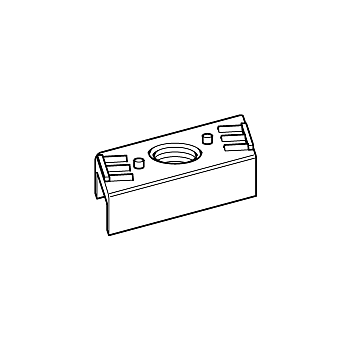

Menetes lap NT 41

Csoport: 1314

Gewindeplatten 41 passen für Montageschienen mit 41 mm Breite.

	M8	M10
Anzugsmoment 8.8 ¹⁾ [Nm]	25	40

¹⁾	Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren.

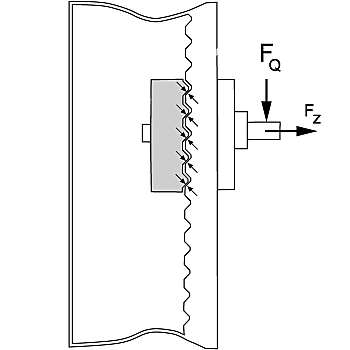

Materialstärke Montageschiene [mm]	M8 ²⁾ FZ ≤ [kN]	M10 ²⁾ FZ ≤ [kN]	M8 FQ ≤ [kN]	M10 ²⁾ FQ ≤ [kN]
1,5	4,7	4,7	1,8	2,9
2,0	5,8	5,8	2,1	3,4
2,5	5,8	5,8	2,6	4,1
3,0	5,8	5,8	2,8	4,4

Hinweis: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.

Anyag:

Acél, galvánhorganyzott


	Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. ²⁾ Geprüfte Lastwerte Verbindungsbauart entsprechend Verleihungsurkunde 2010-07/2010-09.

Típus	G [kg]	Csom. egység [db]	Cikkszám
41-M8	0,03	50	180173
41-M10	0,03	50	180182
