KL szorítólap

Az oldal pdf-ként

Csoport: 1357

Bevetés

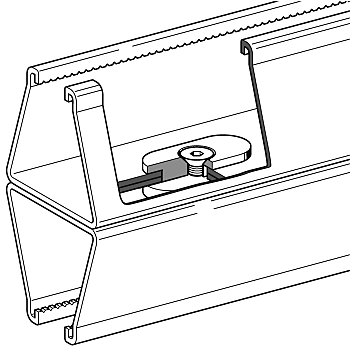

A Sikla szerelősínekből kettős szerelősínek előállítását teszi lehetővé, a 2,0 mm-es falerősségű szerelősínektől kezdve. Alkalmazható műhelyi előszerelésnél is. A terhelhetőségi értékek eléréséhez a csavart nyomatékkulccsal kell meghúzni.

Figyelem: A kettős szerelősínekre vonatkozó értékek csak Sikla szerelősínek felhasználása esetén érvényesek.

Szállítási terjedelem

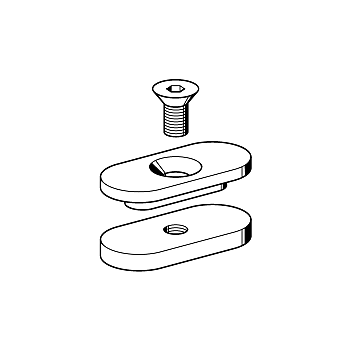

A KL szorító egy alsó és felső szorítólapból és egy M8 imbuszcsavarból áll.

Szerelés

Két szorítólap közötti távolság max: 500 mm.
Benötigte Anzahl Klemmeinheiten: Schiene á 2 m = 5 Stück, Schiene á 6 m = 13 Stück
Egy-egy szorítólap kerül a sín végeire.
A csavart 25 Nm forgatónyomatékkal kell meghúzni.

Műszaki adatok
