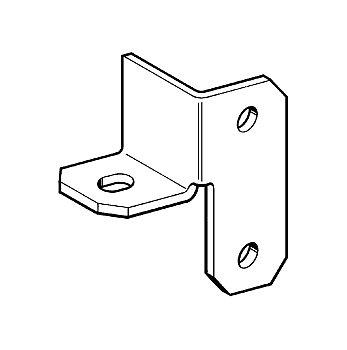

EW 41 sarokelem

Az oldal pdf-ként

Csoport: 1352

Bevetés

Összekötő elem traverzek előállításához. 40 mm széles szerelősínekhez: 41/22/1,7 41/38/2,0 41/45/2,25 41/45/3,0 41/62/3,0 (kettős szerelősínekhez is).

• Elsősorban akkor szükséges, amikor a támaszsínek nem a traverz felé nyitottak.


• Jobb és bal oldalra ugyan azt a sarokelemet használjuk, ezáltal csökken az összetévesztés lehetősége és egyszerűbbé válik a tárolása.

Szállítási terjedelem

Csavarok és anyák nélkül.

Szerelés

Traverzekhez az összekötőt párosával ajánlott alkalmazni. A szerelést három M10x20 hatlapfejű csavarral és három M10 HZ1 horgasfejű meneteslappal a legegyszerűbb elvégezni (a traverznél alátéttel).

Megjegyzés:

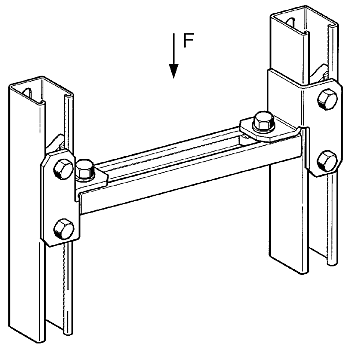

A traverzsín tényleges hossza az áthídalandó távolságnál 5 mm-el rövidebb, mivel a traverz az egyik oldalon nem a tartósínen, hanem az összekötőn fekszik fel (lásd ábra).

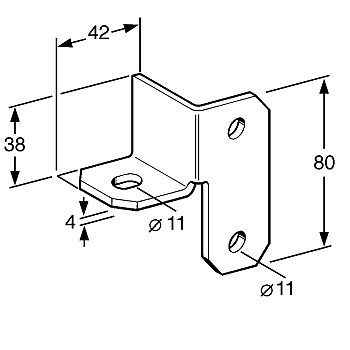

Műszaki adatok
