Sínrendszer Pressix CC 41

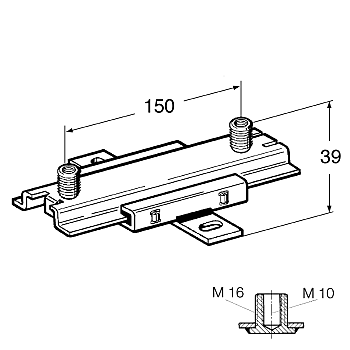

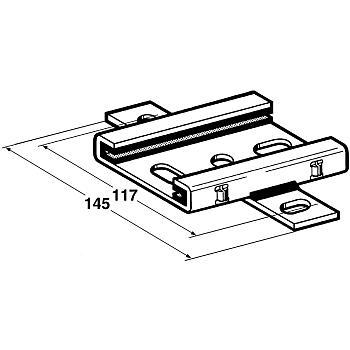

Csúszka GS CC - 2G-PL
Csoport: 1336
Bevetés
Csúszka egy vagy két rögzítőponttal épületgépészeti berendezésekhez, közvetlenül beton vagy tégla falhoz, támasztékokhoz vagy szerelősínhez történő szereléshez. Szabadon kombinálható Ratio S és Stabil D-3G csőbilincsekkel. Különböző csatlakoztatási lehetőségek M10 és R1" között. . A csatlakozáshoz szükséges adaptereket lásd IG/IG Adapter. A Csúszó zaj csökkentése érdekében a csúszkasínek üvegszálas Polyamidből készültek.
Szállítási terjedelem
A Csúszkát előszerelt CC-építőkészlettel szállítjuk.

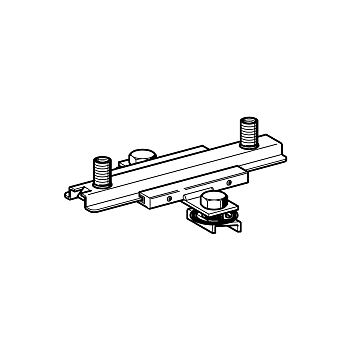

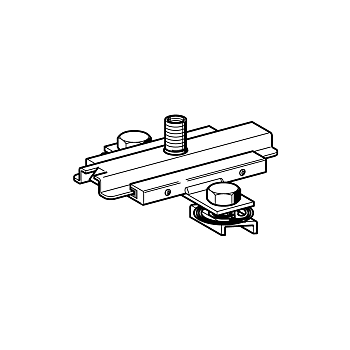

Szerelés
A csavarfej nyomással rögzül a sínhez; már csak készre kell húzni - és kész is!
Műszaki adatok
| Megenedett terhelés mennyezeten: | 0,6 kN |
| Megenedett terhelés padlón: | 1,2 kN |
| Emelőkar Lmax: | 300 mm |
| Maximális csúszóút 2G-PL típus: | 85 mm |
| Maximális csúszóút 2G2-PL típus: | 140 mm |
| Tartós hőterhelhetőség: | 130°C |
| Tapadás-súrlódási együttható µ0: | 0,18 |
| Csúszó-súrlódási együttható µ: | 0,14 |
| Anyag: | |
| Alaptest és csúszkasín: | Acél, galvánhorganyzott |
Zulässige Belastung FZ * bei Brandbeanspruchung
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 600 | ≤ 430 | ≤ 280 | ≤ 200 |
FZ = max. zulässige Zuglast
* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.
| Típus | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|
| CC - 2G-PL | 0,64 | 25 | 191711 |
| CC - 2G2-PL | 0,71 | 25 | 191729 |
