Sínrendszer Pressix CC 41

Kép növelése Kép növelése

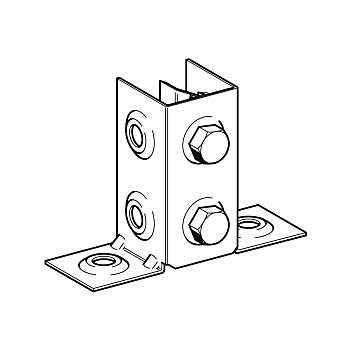

CC 41-2
Kép növelése Kép növelése

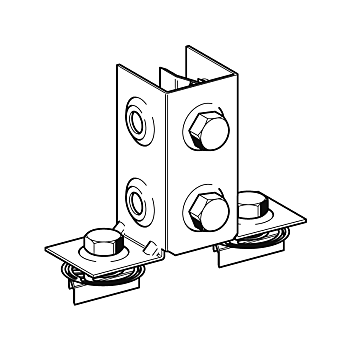

CC 41-2 W
Kép növelése Kép növelése
Kép növelése Kép növelése

Csatlakozó CN CC 41-2 új

Az oldal pdf-ként Az oldal pdf-ként

Csoport: 1352

Bevetés

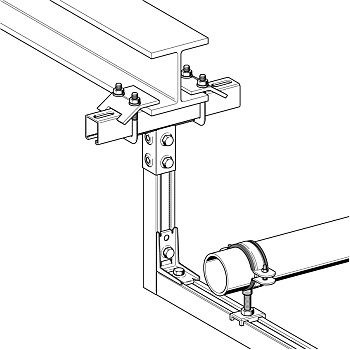

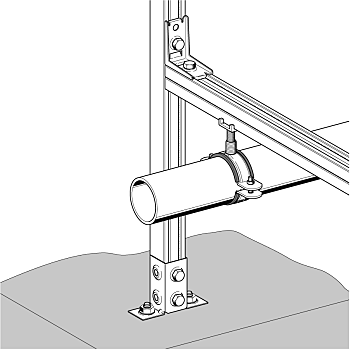

Csatlakozó elem háromdimenziós keretkonstrukciókhoz és szerelősínekhez. Optimalizált csatlakozó technika a 41-es sínrendszer sarokcsomópontjaihoz. Főképpen négyzetes, 41/41-es szerelősínek alkalmazása ajánlott. A W kiszerelés fali, padló és menyezeti szereléshez. A szerelősín nyílásának irányát szabadon megválaszthatjuk.

  • Gyors csatlakoztató technika a 41-es sínrendszer 90°- kötéseihez.
  • Amint nyomás éri a csavarfejet autómatikusan reteszel és rögzíti önsúlyát.
  • Biztonságos forma és stabil zárás. Fogazott meneteslap M10-es fezítőcsavarral. Magas merevség az erős anyag és alakkiképzés által.

Műszaki adatok

Terhelhetőség:
 Ftolás = 3,0 kN csatlakoztatónként
Megzúsási nyomaték:
 50 Nm
Anyag:
 Acél, galvánhorganyzott
Típus G
[kg]		 Csom.
egység
[db]		 Cikkszám
CC 41-2 0,55 10 193495
CC 41-2 W 0,45 10 193648
