Sínrendszer Pressix CC 41
Blokk szett PBS CC 41
Csoport: 1309
Bevetés

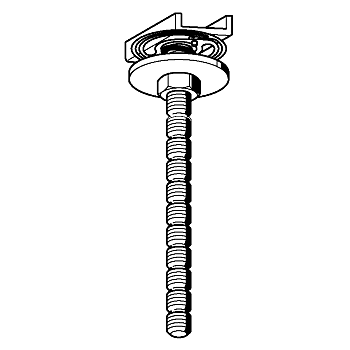

Gyorsan szerelhető rögzítő rendszer, csőbilincsek és más alkatrészek Sikla 41-es szerelősínhez történő gazdaságos rögzítéséhez.
- Előszerelt Blokk szett gyorsabban szerelhető, mint a 4 különálló alkatrész.

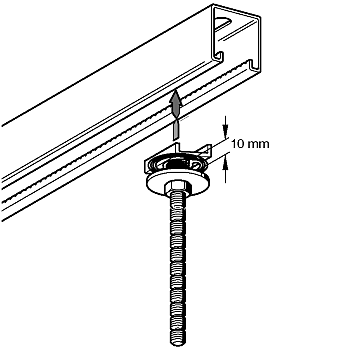

- Egyszerű magasság állítás a szerelősínben.
- Hornyos menetes szár kicsavarás ellen biztosítva.
- A hornyok mentén (10 mm-enként) könnyen vágható a PBC 1 Pressix csapszegvágóval, fűrészelés és utólagos menetvágás nélkül.
Szállítási terjedelem
Blokk szett komplett előszerelt.
Szerelés

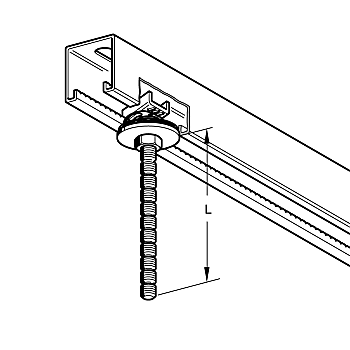

A blokk szettet szerelősínbe helyezzük és csavaranyával készre húzzuk.
Kiszerelés balra forgatással történik, a kikattanást a menetes lap rövid megnyomásával segíthetjük.
Műszaki adatok
| Típus | M [Nm] | FZ [kN] |
|---|---|---|
| M8 x ... | 10 | 3,3 |
| M10 x ... | 18 | 4,5 |
FZ = Megengedett húzás
Megjegyzés: Terhelésnél a szerelősín pontszerű terhelhetőségét figyelembe kell venni.
| Anyag: | Acél, galvánhorganyzott |

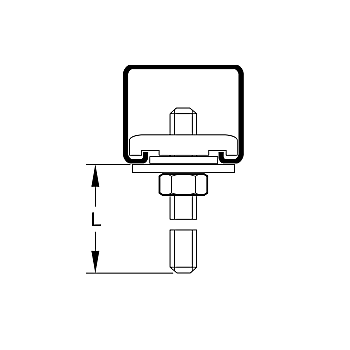

| Típus | L [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|
| M8 x 35 | 35 | 0,07 | 25 | 191549 |
| M8 x 75 | 75 | 0,08 | 25 | 191558 |
| M8 x 125 | 125 | 0,10 | 25 | 191567 |
| M8 x 175 | 175 | 0,11 | 25 | 191576 |
| M8 x 275 | 275 | 0,14 | 25 | 191585 |
| M10 x 35 | 35 | 0,09 | 25 | 191594 |
| M10 x 75 | 75 | 0,10 | 25 | 191603 |
| M10 x 125 | 125 | 0,12 | 25 | 191612 |
| M10 x 175 | 175 | 0,15 | 25 | 191621 |
| M10 x 275 | 275 | 0,20 | 25 | 191639 |
