Sínrendszer Pressix CC 27

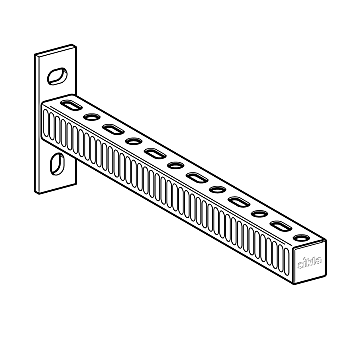

Talpaskonzol AK 27
Csoport: 2754
Bevetés
Pressix AK talpaskonzolok lehetővé teszi a csővezetékek gyors, elsősorban falra történő rögzítését.
Szerelés
A csőirányú erők felvételére külön oldaltámaszt kell alkalmazni. 500 mm-nél hosszabb konzoloknál ajánlott egy támasztó alkalmazása. A támasztó kialakításához használja Sikla UG M8 vagy UG M10 univerzális csuklót és egy menetes szárat.
Műszaki adatok

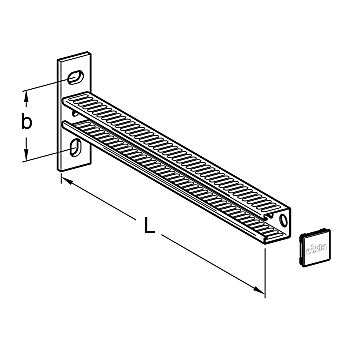

1= Típus 27/27

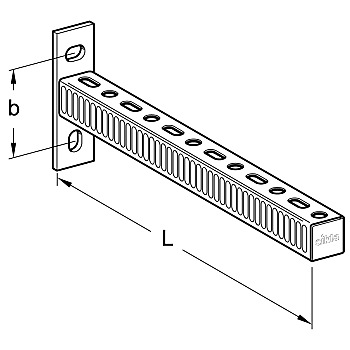

2= Típus 27/37

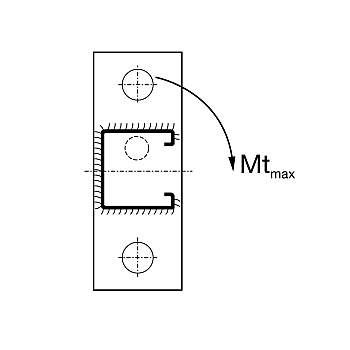

| Minden érték figyelembe veszi a lyukasztást. σvorh ≤ σzul fzul ≤ L/150 Max. Torsionsmoment Mtmax ohne Berücksichtigung des Verdrehwinkels Mtmax = 20 Nm |  |
| Anyag: | Acél, galvánhorganyzott |
| Típus | L [mm] |
b [mm] |
Hosszanti lyuk [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| 27/27 - 200 | 200 | 64 | 10 x 15 | 0,23 | 25 | 193938 |
| 27/27 - 250 | 250 | 64 | 10 x 15 | 0,27 | 25 | 193945 |
| 27/27 - 300 | 300 | 64 | 10 x 15 | 0,30 | 25 | 193952 |
| 27/27 - 500 | 500 | 64 | 10 x 15 | 0,44 | 25 | 196021 |
| 27/27 - 700 | 700 | 64 | 10 x 15 | 0,56 | 1 | 196038 |
| 27/27 q - 300 | 300 | 64 | 10 x 15 | 0,31 | 25 | 196755 |
| 27/37 - 300 | 300 | 64 | 10 x 15 | 0,43 | 25 | 111458 |
| 27/37 - 500 | 500 | 64 | 10 x 15 | 0,64 | 25 | 111459 |
| 27/37 - 700 | 700 | 64 | 10 x 15 | 0,84 | 1 | 111460 |
| 27/37 - 800 | 800 | 64 | 10 x 15 | 0,96 | 1 | 111461 |
