Sínrendszer Pressix CC 27
max. zul. Punkttragfähigkeit Fz
max. terhelhetőség

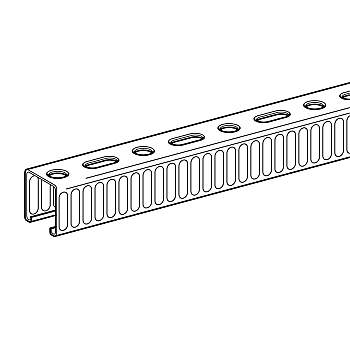

Szerelősín MS 27 (Új)
Csoport: 2711
Bevetés
Traverzerek, falikonzolok és tartókeretek egyszerű és precíz kivitelezéséhez az
építkezésen vagy műhelyi előszereléshez. Tökéletesen alkalmazható a Pressix CC 27-es Sínrendszer összes termékével.
Szerelés
Einfache Befestigung mit Profilnagel PN, Schraubenanker MMS-PR und Profildübel PPD. Durch die angeformten 3D-Wellkanten und Schienenflanken ist eine hohe Festigkeit und Torsionssteifigkeit gegeben.
Műszaki adatok
| Anyag: | Acél 1.0929, tüzihorganyzott DIN EN 10346 szerint |

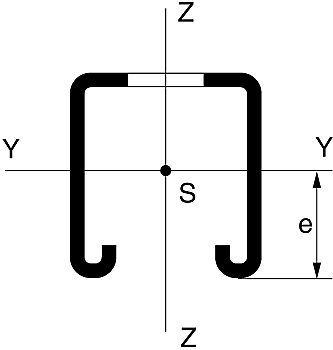

| Típus B/H/s [mm] | Widerstandsmoment [cm3 ] | Trägheitsmoment [cm4 ] | Trägheitsradius [cm] |
|---|---|---|---|
| 27/15 | Wy : 0,20 Wz : 0,53 | ly : 0,17 lz : 0,71 | iy : 0,53 iz : 1,10 |
| 27/27 | Wy : 0,51 Wz : 0,77 | ly : 0,76 lz : 1,05 | iy : 0,95 iz : 1,12 |

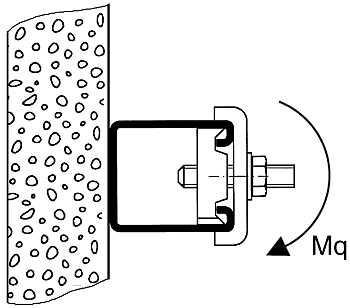

| Typ B/H/s [mm] | Querschnitt A [cm2 ] | Abstand e [cm] | max. zul. Punkttragfähigkeit Fmax (Zug) [kN] | zul. Schenkel- tragmoment Mq [Nm] |
|---|---|---|---|---|
| 27/15 | 0,59 | 0,847 | 1,5 | 10 |
| 27/27 | 0,83 | 1,473 | 1,5 | 10 |
Hinweis: Alle Werte berücksichtigen die Lochung.
Belastungsdiagramm:
Szerelősín MS 27 (Új) - Diagrammok
Engedély
 | Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
| Típus | Hossz [m] |
G [kg/m] |
Csom. egység [m] |
Cikkszám |
|---|---|---|---|---|
| 27/15 | 2 | 0,50 | 20 | 196014 |
| 27/27 | 2 | 0,70 | 20 | 195994 |
| 27/27 | 6 | 0,70 | 36 | 196007 |
