UG univerzális csukló VA
Csoport: 1742
Bevetés

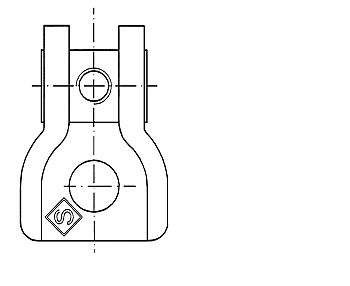

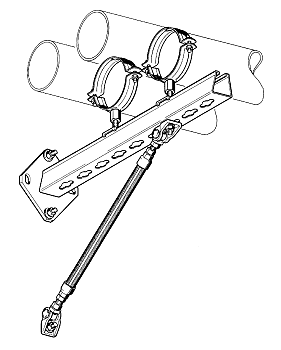

Univerzálisan csatlakoztatható mindenféle ferde elhelyezésű alkatrészhez. Közvetlenül rögzíthető az épületszerkezethez, rögzítőkörömhöz, szerelősínhez, stb., különösképpen konzolok, valamint csúszó- és fixpontok ferde megtámasztásához. Az UG FP típusok fixpontos szereléskor közvetlenül a csőbilincs füleihez rögzíthetők.
- Fokozatmentes szögállítás.
- Magasságállítás a csatlakozó menetesszárral.
- A csapszeg kiesés ellen biztosítva
Szállítási terjedelem
Alátétlappal és anyával.
Szerelés
A menetes szárat a csapszegbe teljesen be kell hajtani. A beállított dőlésszög rögzítéséhez a mellékelt anyát meg kell húzni, amíg nekifeszül az alátétlapnak.
Műszaki adatok
| Típus | Terhelhetőség [kN] | Alátét ø DU [mm] | Anya |
|---|---|---|---|
| UG M8 | 5,8 | 10,5 | Hatlapú anya |
| UG M10 | 8,0 | 10,5 | Hatlapú anya |
| UG M12 | 13,0 | 16,5 | Hatlapú anya |
| UG M16 | 13,0 | 16,5 | Hatlapú anya |
| Anyag: | Rozsdamentes acél A4 |
| Típus | Csukló menet |
A [mm] |

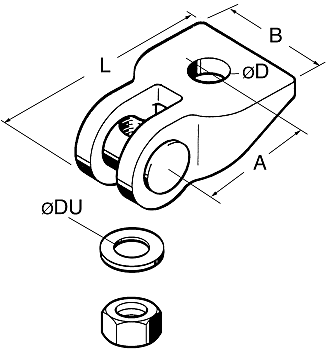

B [mm] |
ø D [mm] |
L [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|---|
| UG M8 | M8 | 26 | 40 | 12,5 | 51 | 0,13 | 50 | 171686 |
| UG M10 | M10 | 26 | 40 | 12,5 | 51 | 0,13 | 50 | 171695 |
| UG M12 | M12 | 33 | 50 | 17,0 | 71 | 0,39 | 25 | 171704 |
| UG M16 | M16 | 33 | 50 | 17,0 | 71 | 0,37 | 25 | 171713 |
