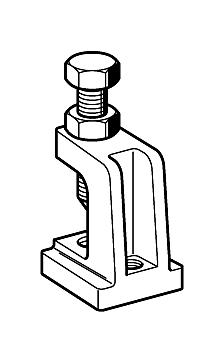

TCS rögzítőköröm VA

Az oldal pdf-ként

Csoport: 1737

Bevetés

Nagy teherbírású csatlakozóelem, menetes árral (M8 - M16) csövek, csatornák és más berendezések acélprofilhoz (I, T, U és szögacél tartókhoz) történő rögzítésére alkalmas.

• tartóknál univerzális csuklóval függőleges csatlakoztatást tesz elérhetővé.
• Traverzek és más kinyúló szerkezetek rögzítésére.
• A TCS I típusok talpa úgy van kiképezve, hogy Sikla szerelősínhez (41/22/1,7 - 75/75/3,0) lehessen csatlakoztatni.

Szállítási terjedelem

Öntvénytest előszerelt szorítócsavarral és ellenanyával.

Szerelés

A szorítócsavart először kézzel kell meghúzni, majd kulcssal a szerelési útmutató szerint. Eközben a csavar hegye behatol a tartó lágyabb anyagába, és így nagy megbízhatóságú központos erőátvitelt biztosít. Végül az ellenanyával kell biztosítani!
Ha szerelősínek vágási élénél használjuk, ajánlott egy 41 -es körmös rögzítő használata.
Megjegyzés: Vegye figyelembe a szerelési útmutatót!

Műszaki adatok
