41/41/2,0

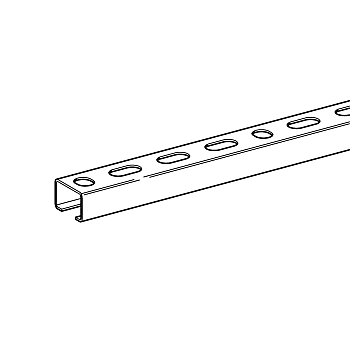

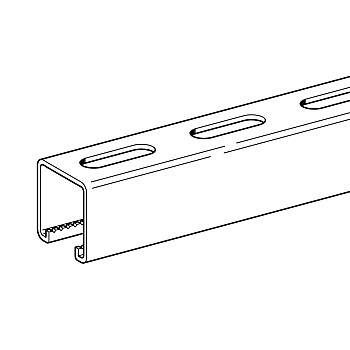

Szerelősín MS VA

Az oldal pdf-ként Az oldal pdf-ként

Csoport: 1711

Bevetés

Traverzerek, falikonzolok és tartókeretek egyszerű és precíz kivitelezéséhez az építkezésen vagy műhelyi előszereléshez. A 41-es rozsdamentes szerelősín Sikla 41-es csúszka megvezetésére és rögzítésére is alkalmas.

Szállítási terjedelem

Kapható szimpla és dupla kivitelben is. A duplasínek préskötéssel vannak összeillesztve, ezáltal a csatlakozási pontok védve maradnak a rozsdától.

Szerelés

Rendkívül sokféleképpen kombinálható horgasfejű csavarokkal, tartókkal, konzolokkal és más Sikla VA termékekkel

Műszaki adatok

Anyag:
 Rozsdamentes acél A4, alapanyagszám: Z-30.3-6


D = Duplasín

Típus
B/H/s [mm]
 Ellenállási nyomaték
[cm3 ]
 Tehetetlenségi nyomaték
[cm4 ]
 Tehetetlenségi sugár
[cm]
27/18/1,25
 Wy : 0,37
Wz : 0,75
 ly : 0,40
lz : 1,02
 iy : 0,67
iz : 1,06
41/21/2,0
 Wy : 0,82
Wz : 2,12
 ly : 0,92
lz : 4,35
 iy : 0,76
iz : 1,65
41/41/2,5
Wy : 2,96
Wz : 4,41
 ly : 6,19
lz : 9,05
 iy : 1,43
iz : 1,72
41/62/2,5
Wy : 5,54
Wz : 6,27
 ly : 17,70
lz : 12,86
 iy : 2,10
iz : 1,79

41/41/2,5 D
Wy : 9,02
Wz : 8,82
 ly : 36,99
lz : 18,10
 iy : 2,46
iz : 1,72
41/62/2,5 D
Wy : 17,38
Wz : 12,54
 ly : 107,75
lz : 25,71
 iy : 3,66
iz : 1,79

Típus
B/H/s [mm]
 Keresztmetszet
A
[cm2 ]
 Távolság
e
[cm]
 max. pontszerű terhelhetőség
Fmax [kN]
 Megengedett legnagyobb
hajlító ígénybevétel
Mq [Nm]
27/18/1,25 0,90 1,07 1,7 15,0
41/21/2,0 1,61 1,12 4,0 44,5
41/41/2,5 3,05 2,09 6,0 44,5
41/62/2,5 4,01 3,20 6,0 44,5

41/41/2,5 D 6,09 4,10 6,0 44,5
41/62/2,5 D 8,03 6,20 6,0 44,5

Megjegyzés:
A terhelési értéknél a sínen lévő lyukak valamint az önsúly figyelembe lettek véve.Tehelési diagramm lásd "Pressix 27 ill. CC 41".
Típus Alapanyag Hossz
[m]		 Lyukkiosztás G
[kg/m]		 Csom.
egység
[m]		 Cikkszám
27/18/1,25 A4 2 1 0,69 2 106519
41/21/2,0 A4 6 3 1,32 6 110595
41/41/2,0 A4 2 3 1,97 2 195802
41/41/2,0 A4 6 3 1,97 6 195796
41/62/2,5 A4 6 3 3,13 6 173972

41/41/2,0 D A4 6 3 3,94 6 195819
41/62/2,5 D A4 6 3 6,27 6 174143
