P feszítőkarom VA

Az oldal pdf-ként

Csoport: 1731

Bevetés

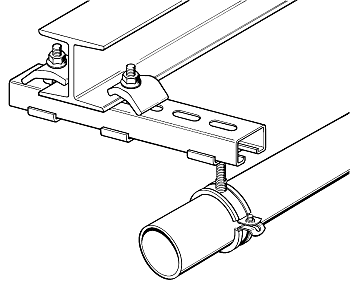

Univerzálisan alkalmazható feszítő konzolok, csatornák és más berendezések acéltartókhoz történő kétoldalas rögzítéséhez. Alátétekkel a maximális befogás 10 mm-el növelhető. Ennél magasabb alátéteket a traverzhez kell hegeszteni.

Szerelés

A szükséges csavarhossz L_min kiszámítása:

Hatlapfejű csavar M12 VA

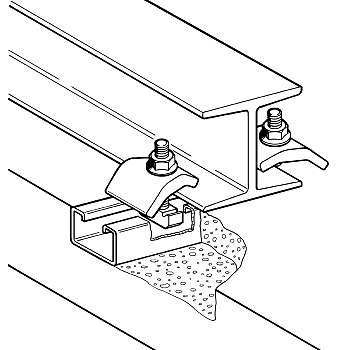

Átmenő hatlapfejű csavar VA rögzítőköröm VA -val:
L_min = a + b + 43 mm

Meghúzási nyomaték ± 10%
P2: 85 Nm

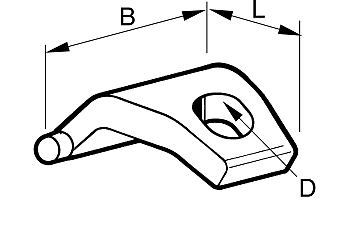

Műszaki adatok
