Rozsdamentes

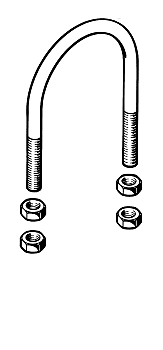

Menetes kengyel RUB VA
Csoport: 1710
Bevetés
Ipari létesítmények valamint lakások csőrendszereihez. VdS és FM irányelvek szerinti sprinkler berendezésekhez. A menetes kengyelt csak konzol alatt vagy konzolon fektetett csövek rögzítésére lehet alkalmazni. A menetes kengyelt nem szabad hajlító igénybevételnek kitenni. A menetes kengyel csupán a cső megvezetésére szolgál.
Szállítási terjedelem
Négy hatlapú anya mellékelve.
Szerelés
A kengyel szárait a profil mindkét oldalán egy-egy anyával és alátéttel úgy kell rögzíteni, hogy a cső a rögzítés után is szabadon mozgatható legyen.
Műszaki adatok
| Anyag: | Rozsdamentes acél A4 |
| Kivitel: | hasonló mint DIN 3570 |
Engedély
A 8"-os kivitel külön VdS jóváhagyással rendelkezik (G4810047).

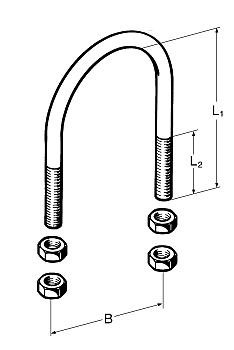

| NÁ | B [mm] |
L1 [mm] |
L2 [mm] |
Menet | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|
| 1/2" | 30 | 45 | 30 | M 8 | 0,05 | 50 | 102719 |
| 3/4" | 35 | 60 | 40 | M 8 | 0,07 | 50 | 102728 |
| 1" | 42 | 67 | 40 | M 8 | 0,07 | 50 | 102737 |
| 1 1/4" | 51 | 76 | 40 | M 8 | 0,08 | 50 | 102746 |
| 1 1/2" | 57 | 82 | 40 | M 8 | 0,08 | 50 | 102889 |
| 2" | 71 | 95 | 45 | M 10 | 0,16 | 50 | 102898 |
| 2 1/2" | 87 | 111 | 45 | M 10 | 0,18 | 50 | 102904 |
| 3" | 100 | 123 | 45 | M 10 | 0,20 | 50 | 102913 |
| 108 | 121 | 151 | 55 | M 12 | 0,34 | 50 | 102922 |
| 4" | 126 | 157 | 55 | M 12 | 0,35 | 25 | 102694 |
| 133 | 146 | 172 | 55 | M 12 | 0,39 | 25 | 102685 |
| 5" | 152 | 180 | 55 | M 12 | 0,39 | 25 | 102931 |
| 159 | 172 | 197 | 55 | M 12 | 0,42 | 25 | 102940 |
| 6" | 180 | 207 | 55 | M 12 | 0,44 | 10 | 102700 |
| 8" | 233 | 267 | 55 | M 12 | 0,55 | 10 | 102959 |
| 10" | 302 | 314 | 70 | M 20 | 1,88 | 10 | 102968 |
