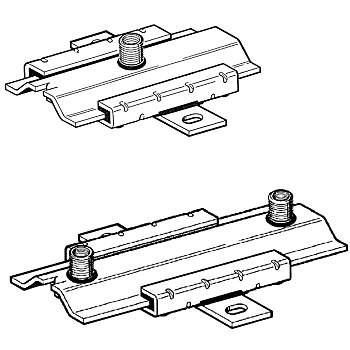

GS H3G-PL csúszka VA
Csoport: 1736
Bevetés
Nagy teherbírású csúszka ipari berendezésekhez, közvetlenül beton vagy tégla falhoz, támasztékokhoz vagy szerelősínhez történő szereléshez, elsősorban Sikla Stabil D-3G csőbilincsekkel kombinálva. Igénybevétel szerint különböző csatlakoztatási lehetőségek: M12, M16 vagy 1/2"-adapterel. Elsősorban padló és mennyezeti szereléshez, valamint nyomócsövek megvezetéséhez.
Szerelés
NÁ 100 feletti csövek állványos szereléskor, illetve minden esetben amikor váltakozó hajlítóigénybevétel léphet fel, a hárommenetes anyát egy 1/2" ellenanyával be kell biztosítani.
Műszaki adatok
| Megengedett terhelés mennyezeten: | 5,0 kN |
| Megengedett terhelés padlón: | 9,0 kN |
| Erőkar Lmax: | 400 mm |
| Maximális csúszóút: | |

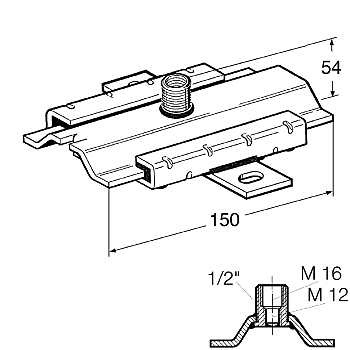

| H3G-PL: | 100 mm |

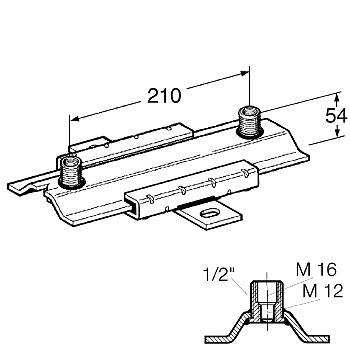

| H3G2-PL: | |
| 135 mm | |
| Tartós hőterhelhetőség: | 130°C |
| Tapadás-súrlódási együttható µ0: | 0,18 |
| Csúszó-súrlódási együttható µ: | 0,14 |
| Anyag: | |
| Alaptest és csúszkasín: | Rozsdamentes acél A4 |
| Típus | G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|
| H3G2-PL | 1,77 | 10 | 170134 |
| H3G-PL | 1,39 | 10 | 170152 |
