Rozsdamentes

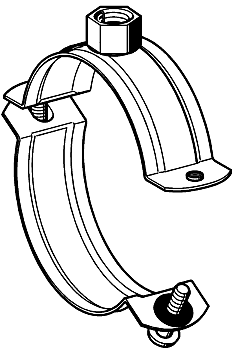

Csőbilincs SRS VA
Csoport: 1722
Bevetés
Két részből álló csőbilincs M8 és M10 belsőmenetes csatlakozással mindenfajta épületgépészeti szereléshez. Alkalmazható mennyezeti, padló és fali szerelésnél.
Szállítási terjedelem
A csuklós oldalon előszerelt, a másik oldalon a rögzítőcsavar kiesés ellen műanyagalátéttel biztosított.
Műszaki adatok
| Típus | Menetcsatlakozás | Terhelhetőség (húzásra) | Anzugsmoment [Nm] |
|---|---|---|---|
| 13 - 73 | M8 | 0,6 kN | 2 |
| 75 - 169 | M10 | 2,5 kN | 2 |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
| Anyag: | Rozsdamentes acél A4 |
Engedély
 | Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
* = kein Gütezeichen
| Befogható méret [mm] |
Cső méret [NÁ] |
Anyag b x s [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|
| 13 - 18 | 1/4" + 3/8" | 20 x 1,5 | 0,04 | 100 | 170587 |
| 19 - 22 | 1/2" | 20 x 1,5 | 0,05 | 100 | 170602 |
| 27 - 30 | 3/4" | 20 x 1,5 | 0,05 | 100 | 170611 |
| 32 - 36 | 1" | 20 x 1,5 | 0,05 | 100 | 170620 |
| 40 - 44 | 1 1/4" | 20 x 1,5 | 0,06 | 50 | 170639 |
| 48 - 54 | 1 1/2" | 20 x 1,5 | 0,07 | 50 | 170648 |
| 60 - 66 | 2" | 20 x 1,5 | 0,08 | 50 | 170657 |
| 68 - 73 | - | 20 x 1,5 | 0,09 | 25 | 173342 |
| 75 - 80 | 2 1/2" | 25 x 2,0 | 0,15 | 25 | 170666 |
| 84 - 89 | 3" | 25 x 2,0 | 0,16 | 25 | 170675 |
| 102 - 108 | - | 25 x 2,0 | 0,19 | 25 | 173351 |
| 110 - 115 | 4" | 25 x 2,0 | 0,20 | 25 | 170684 |
| 129 - 140 * | 5" | 25 x 2,5 | 0,26 | 25 | 110882 |
| 159 - 169 * | 6" | 25 x 2,5 | 0,31 | 25 | 110883 |
