Rozsdamentes

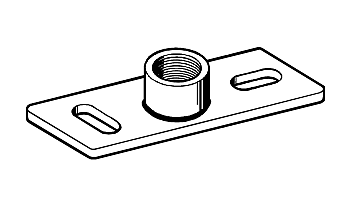

Alaplap GPL VA
Csoport: 1727
Bevetés

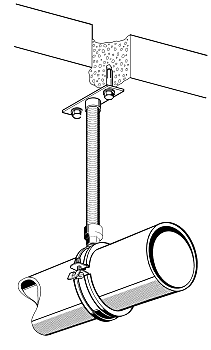

Fali, padló vagy mennyezeti rögzítés épületgépészeti tartókhoz.
Műszaki adatok
A megengedett terheléseket nem szabad túllépni. a várható terheléseket minden esetben össze kell vetni az alkalmazott dübelek megengedett terheléseivel.
| Kivitel / Típus | Húzás [kN] | megengedett Hajlítás * [Nm] | max. Erőkar [mm] | Schweiß- verfahren |
|---|---|---|---|---|
| Stabil M8 | 3,0 | 8,8 | 150 | R |
| Stabil M10 | 3,0 | 17,2 | 200 | R |
| Stabil M12 | 3,0 | 29,6 | 300 | R |
| Stabil M16 | 4,5 | 70,3 | 300 | M |
| Stabil R 1/2" | 4,5 | 95,0 | 350 | M |
| Stabil R 3/4" | 6,2 | 180,0 | 450 | M |
R = Widerstandsschweißung
M = Schmelzschweißung
| * | A terhelhetőségnek az alaplap, a menetesszár vagy a menetes cső szab határt. σzul ≤ 160 N/mm2 fzul < 5 mm |
| Anyag: | Rozsdamentes acél A4 |

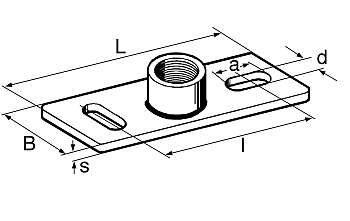

| Típus | Anyag méret L x B x s [mm] |
Hosszanti lyuk d x a [mm] |
Lyukközép távolság I [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| Stabil M8 | 120 x 40 x 4 | 11 x 25 | 80 | 0,14 | 50 | 107608 |
| Stabil M10 | 120 x 40 x 4 | 11 x 25 | 80 | 0,14 | 50 | 107617 |
| Stabil M12 | 120 x 40 x 4 | 11 x 25 | 80 | 0,14 | 50 | 107626 |
| Stabil M16 | 120 x 40 x 4 | 11 x 25 | 80 | 0,16 | 50 | 107635 |
| Stabil R 1/2" | 120 x 40 x 4 | 11 x 25 | 80 | 0,16 | 50 | 107644 |
| Stabil R 3/4" | 120 x 40 x 4 | 11 x 25 | 80 | 0,17 | 50 | 107653 |
