Légcsatorna függesztő LUW
Csoport: 1601
Bevetés

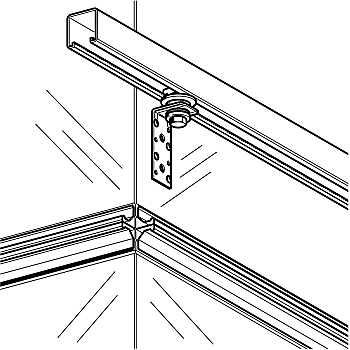

Szögletes légcsatornák függesztése közvetlen a mennyezetre vagy elállással, menetes szár alkalmazásával. Zajcsillapító elemmel ellátott SL és SZ típusok, alkalmasak zajmentes csatorna rögzítéshez, amely a DIN 4109 zajcsökkentési előírásnak is megfelel. A hosszú lyuk állítási lehetőget biztosít az esetleges fúrási hibák javításában. Szerelő aknában sín és kalapácsfejű csavarral való rögzítéskor megfelelő távot biztosít, az SL és SZ variánsoknál, megakadályozva a sín és a légcsatorna közvetlen kapcsolatát.
Szállítási terjedelem
SL és SZ típusok előszerelt hangszigetelő betétet tartalmaznak.
Szerelés
A rögzítés a légcsatornához acélszegeccsel (ø 4 - 5 mm) , lemezcsavar (ø 4 - 5 mm) vagy M8-as csavarral ajánlott.
Műszaki adatok
| Terhelés | 0,8 kN |
| Anyag: | Acél, galvánhorganyzott |
| Typen SL und SZ: | |
| Einfügungsdämmung: | bis zu 8,7 dB(A) |
| Zajcsökkentő elem: | EPDM, fekete |
| Keménység: | 45+ / -5° Shore |
| Hőfoktartomány: | -50°C -tól +110°C -ig |
| Típus | Anschluss- möglichkeit bauseits |
Állíthatóság [mm] |
Anyag [mm] |
Szár- hosszak [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|---|

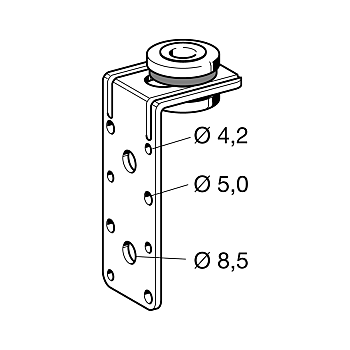

| L | M8/M10 | 17 | 35 x 2,5 | 41/85 | 0,07 | 100 | 189875 |

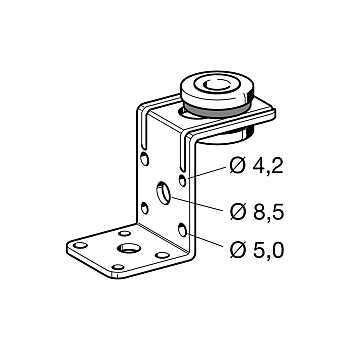

| Z | M8/M10 | 17 | 35 x 2,5 | 41/53/34 | 0,07 | 100 | 189884 |
| SL | M8/M10 | 13 | 35 x 2,5 | 41/85 | 0,09 | 100 | 189893 |
| SZ | M8/M10 | 13 | 35 x 2,5 | 41/53/34 | 0,09 | 100 | 189902 |
