Konzolok

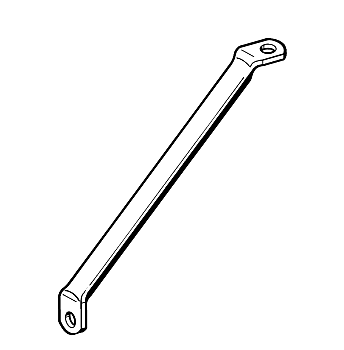

Támasztókönyök STR
Csoport: 1326
Bevetés

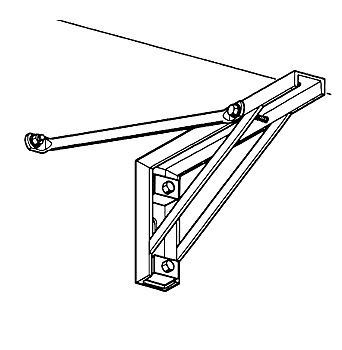

Derékszögű konzolok keresztirányú megtámasztása. Alapvetően mindenfajta csőrögzítésnél fellépnek keresztirányú terhelések, elsősorban derékszög konzolok és csúszkák együttes alkalmazásakor. Ezeket a csőirányú erőket feltétlenül fel kell fogni támasztókönyökkökkel. Oldalirányú megtámasztás hiányában rendkívül nagy a veszélye annak, hogy a derékszögtartó dübeleit a csőirányú erők kitépik a falból.
Szerelés
A táblázatban javasolt hatlapfejű csavarral a derékszög tartón külön erre szánt furathoz kell rögzíteni.
Műszaki adatok
| Típus | Ajánlott csavarok saroktartókhoz való rögzítéshez | Engedélyezett húzó- és nyomóerő |
|---|---|---|
| 300/200 | M10 x 80 | 7,0 kN |
| 550/350 | M10 x 80 | 7,0 kN |
| 725/400 | M10 x 100 | 12,0 kN |
| 880/550 | M10 x 100 | 12,0 kN |
| Anyag: | Menetes cső DIN 2440, hidegen alakított, horganyzott |
| Típus | Cső | Szár- hossz |
Furat [mm] |
G [kg] |
Csom. egység [db] |
Cikkszám |
|---|---|---|---|---|---|---|
| 300/200 | R 1/2" | 285 | 11 | 0,26 | 10 | 125967 |
| 550/350 | R 1/2" | 490 | 11 | 0,50 | 10 | 125994 |
| 725/400 | R 3/4" | 530 | 11 | 0,90 | 10 | 151908 |
| 880/550 | R 3/4" | 740 | 11 | 1,17 | 10 | 151892 |
