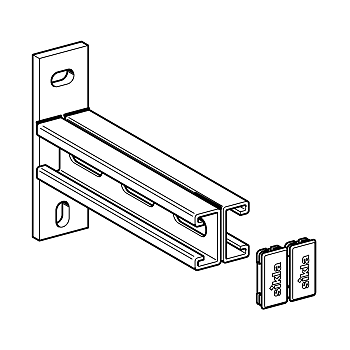

41/21 Dq

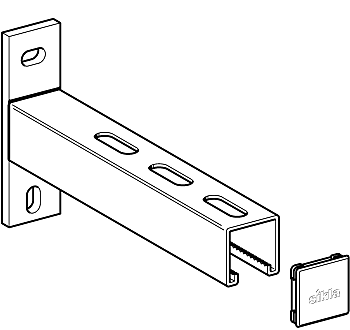

Talpas konzol AK

Az oldal pdf-ként Az oldal pdf-ként

Csoport: 1354

Bevetés

Szerelésre kész konzol, elsősorban fali csőrögzítéshez.

Szerelés

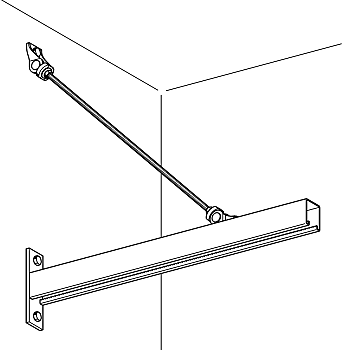

Csúszkával együtt szerelve feltétlenül szükséges a csőírányú erők felvétele kereszt támasszal. ≥ 500 mm -nél hosszabb falkinyúlás esetén ajánlott a konzol megtámasztása (lásd alsó ábra).

Műszaki adatok


1 = Típus 27/27
2 = Típus 27/37
 Típus 41/41


Dübel osztály
A = 1,5 kN
B = 2,5 kN
C = 3,5 kN
D = 6,0 kN
σzul ≤ 160 N/mm2
fzul ≤ L/150 L > 450 mm -hez
fzul ≤ 3 mm L ≤ 450 mm -hez

Anyag:
 Acél, galvánhorganyzott
Típus L
[mm]		 Talpméretek
[mm]		 b
[mm]		 Hosszanti lyuk
[mm]		 G
[kg]		 Csom.
egység
[db]		 Cikkszám
27/27 - 200 200 88 x 30 x 5 64 10 x 15 0,23 25 193938
27/27 - 250 250 88 x 30 x 5 64 10 x 15 0,27 25 193945
27/27 - 300 300 88 x 30 x 5 64 10 x 15 0,30 25 193952
27/27 - 500 500 88 x 30 x 5 64 10 x 15 0,44 25 196021
27/27 - 700 700 88 x 30 x 5 64 10 x 15 0,56 1 196038

27/37 - 300 300 88 x 30 x 6 64 10 x 15 0,43 25 111458
27/37 - 500 500 88 x 30 x 6 64 10 x 15 0,64 25 111459
27/37 - 700 700 88 x 30 x 6 64 10 x 15 0,84 1 111460
27/37 - 800 800 88 x 30 x 6 64 10 x 15 0,96 1 111461

41/41 - 200 196 134 x 40 x 8 100 13 x 18 0,68 10 115609
41/41 - 260 258 134 x 40 x 8 100 13 x 18 0,81 10 153973
41/41 - 320 321 134 x 40 x 8 100 13 x 18 0,92 10 115618
41/41 - 445 446 134 x 40 x 8 100 13 x 18 1,16 10 115627
41/41 - 570 571 134 x 40 x 8 100 13 x 18 1,41 10 115636
41/41 - 820 821 134 x 40 x 8 100 13 x 18 1,89 1 149268
41/41 - 1010 1008 134 x 40 x 8 100 13 x 18 2,27 1 149277

27/27 q - 300 300 88 x 30 x 5 64 10 x 15 0,31 25 196755
41/21 Dq - 320 320 134 x 40 x 8 100 13 x 18 1,20 10 180164
41/21 Dq - 570 570 134 x 40 x 8 100 13 x 18 1,95 10 190424
