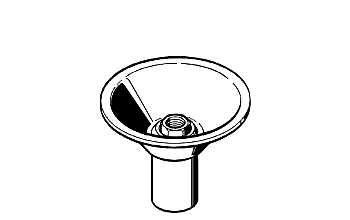

SMD 1 támasztóelem

Az oldal pdf-ként

Csoport: 1325

Bevetés

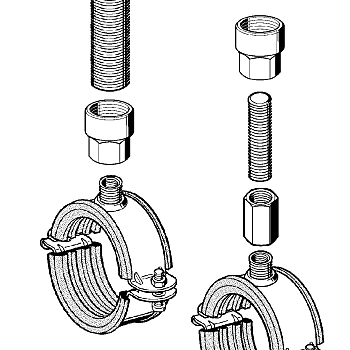

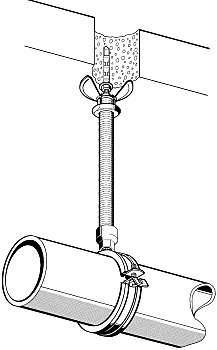

Egypontos rögzítés fali, padló vagy mennyezeti szereléshez. Minden irányban egyformán támaszt, ezért bizonyos alkalmazásoknál fixpontos rögzítésként is használható. Fixpontos vagy fali alkalmazásnál figyelembe kell venni a megengedett keresztirányú terhelési értéket (lásd görbe). Fixpontos alkalmazásnál a csőbilincset közvetlenül a támasztórúdhoz kell rögzíteni. Hagyományos rögzítéseknél a csőbilincs és a támasztó közé a magasságállítás érdekében menetes szárat lehet iktatni.

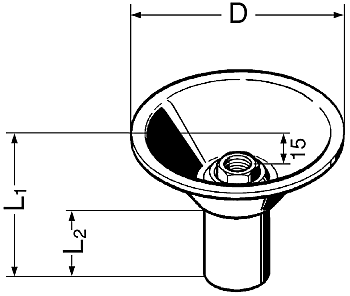

Műszaki adatok

A táblázat adatai figyelembe veszik a dübel terhelhetőségét (sértetlen betonban).
σ_zul ≤ 160 N/mm² und die Durchbiegung f_zul ≤ 3mm.

Vegye figyelemben a dübel kiválasztásakor annak a engedélyezett terhelhetőségét.
